Lamellen - BASIC Lamellen - BASIC Mit einer Lamellengardine bekommen Sie eine einfache und elegante Lösung, die zu großen Fenstern gut passt, wo sich den Lichteinfall und das Reingucken nach Bedarf mit den Lamellen einfach einstellen... 26.38

Lamellen - BASIC Lamellen - BASIC Lamellen - BASIC

Produktinfos

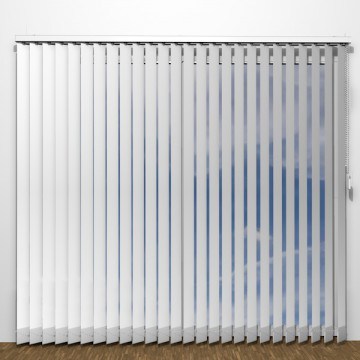

Mit einer Lamellengardine bekommen Sie eine einfache und elegante Lösung, die zu großen Fenstern gut passt, wo sich den Lichteinfall und das Reingucken nach Bedarf mit den Lamellen einfach einstellen lassen.

Warum sollte ich eine Lamellengardine wählen?
UNIG Lamellengardine empfiehlt sich für große Fenster – sowohl breite als hohe Fenster. Sie ist eine stilechte und zeitlose Gardine, die im Fenster nur wenig Platz einnimmt, und wenn in Gebrauch ist sie sehr effizient, da sich die Lamellen winkeln lassen.

Eine durchdachte Gardine
UNIG Lamellengardine BASIC wird aus der anerkannten Decomatic-Qualität sowie nach Ihren Maßen und Wünschen hergestellt. Die Gardine ist so ausgeformt, dass in allen Bewegungen so wenig Reibung wie möglich verursacht wird, was somit eine niedrige Zugkraft fordert.

Gute Anwendungsmöglichkeiten
Die Lamellen sind aus behandeltem Polyester hergestellt, der über eine schmutzabweisende Oberfläche verfügt. Sie sind in 3 verschiedenen Breiten erhältlich, so dass sie sowohl kleinen als großen Fenstern angepasst werden können. Ferner können Sie auch verdunkelnde Lamellen wählen. UNIG Lamellengardine BASIC kann sowohl als gerade als schräge Modelle hergestellt werden, mit einer Höhe von bis zu 5 m und einer Breite von bis zu 6 m in einer Anlage.

Garantiezeit:
Wir bieten 2 Jahre Garantie auf alle UNIG BASIC Produkte.

UNIG Lamellengardine BASIC kann mit folgenden Kombinationen hergestellt werden:

  • Modell: V010, V040 und V041

  • Lamellenbreite: 127mm, 89mm oder 63,5mm

  • Bedienung: Schnur/Kette (rechts/links), Führer-/Drehstange (rechts/links), Monokette (rechts/links) oder Motorsteuerung

  • Parken: Rechte Seite, linke Seite oder geteilt in beiden Seiten

  • Bedienungslänge: 75%, 50cm, 100cm, 150cm, 200cm oder Kindersicherheit

  • Schienenfarbe: Weiß, Silber oder Beige

  • Beschlag: Decken- oder Wandbeschlag

  • Zusätzliches: 1 oder 2 lose Lamellen in der gleichen Farbe

  • Bodengewicht und Bodenkette: Weiß oder Schwarz

Bitte Folgendes beachten:

  • Der Abstand zwischen der Schnur-/Kettenbedienung zu den Lamellen, wenn sie in der gleichen Seite wie der Bedienung geparkt sind, beträgt: 4 cm/63,5 mm, 5 cm/89 mm, 7 cm/127 mm

  • UNIG Lamellengardine BASIC wird genau nach den von Ihnen angegebenen Maßen hergestellt. UNIG hat eine Produktionsmarge von +/- 3mm in der Breite und in der Höhe.

  • Wir empfehlen Ihnen, kostenlose Stoffmuster zu bestellen, bevor Sie Ihre Gardinen bestellen, da Sie somit am besten die Stofffarbe sowie die Transparenz beurteilen können.

Bevor Sie Ihre Bestellung aufgeben, beachten Sie bitte, dass folgende Fälle keine Reklamationsgründe sind:

  • Wenn Sie eine Gardine erhalten haben, die von der Stofffarbe am Computer/Tablet/Handyschirm abweicht, ist dies kein berechtigter Reklamationsgrund.

  • Die Einfärbung kann sich von Rolle zu Rolle unterscheiden. Wollen Sie sich somit sicherstellen, dass die Farbe identisch ist, sollten Sie alle Gardinen im gleichen Auftrag bestellen.

  • Die Lamellenschiene ist nicht nachpoliert, und deshalb können kleine produktbedingte Unebenheiten und Flecken in der Lackierung vorkommen.

  • Faltender Stoff muss mindestens 3 Monate hängen, bevor er gerade gerichtet wird.

  • Bei hohen Fenstern können sich die Lamellen drehen.

Weniger lesen

Technische Informationen

Bei Ihrer Bestellung bekommen Sie Folgendes:

  • Lamellengardine

  • Bodengewicht und Bodenkette

  • Beschlag



Mögliche Maße:
UNIG Lamellengardine BASIC kann je nach Modell in Breiten von 12 cm bis 601 cm sowie in Höhen von 10 cm bis 500 cm hergestellt werden.



Modelle:
Es gibt drei verschiedene Modelle:

  1. V010 – standard

  2. V040 - Schräg mit niedriger linker Seite

  3. V041 - Schräg mit niedriger rechter Seite



V010 - Standard:

V010





Beschreibung:
Standardmodell für quadratische Fenster.

Der Unterschied zwischen der fertigen Bestellhöhe der Lamellengardine und der Stoffhöhe der Lamellen beträgt 3,5 cm.


V040 – Niedrige linke Seite:

V040





Beschreibung:
Schräges Modell mit niedriger linker Seite. Das Parken der Lamellen erfolgt immer in der höchsten Seite der Anlage. Die niedrigste Lamelle fordert eine Mindesthöhe von 15 cm.

Der Unterschied zwischen der Bestellhöhe und Stoffhöhe variiert je nach Neigungsgrad der Lamellengardine.

Die Maximalneigung beträgt 55 Grad.

Achtung: Die Schnur-/Kettenbedienung kann in beiden Seiten montiert werden. Beim Modell V040 ist die Kette vor der Schnur angebracht. Der Motor wird über oder hinter der Schiene in der hohen Seite angebracht.


V041 – Niedrige rechte Seite:

V041





Beschreibung:
Schräges Modell mit niedriger rechter Seite. Das Parken der Lamellen erfolgt immer in der höchsten Seite der Anlage. Die niedrigste Lamelle fordert eine Mindesthöhe von 15 cm.

Der Unterschied zwischen der Bestellhöhe und Stoffhöhe variiert je nach Neigungsgrad der Lamellengardine.

Die Maximalneigung beträgt 55 Grad.

Achtung: Die Schnur-/Kettenbedienung kann in beiden Seiten montiert werden. Beim Modell V041 ist die Kette hinter der Schnur angebracht. Der Motor wird über oder hinter der Schiene in der hohen Seite angebracht.



Lamellenbreite:

127mm63mm89mm






UNIG Lamellengardine BASIC wird als Standard mit einer Lamellenbreite von 127 mm geliefert.

Als Alternative zu 127 mm können Sie eine Lamellenbreite von 63,5 mm oder 89 mm zukaufen.



Steuerungsmöglichkeiten:

Snor/kæde - HøjreSnor/kæde - Venstre






Schnur/Kette – rechte oder linke Seite:
Die Schnur wird zum Vor- und Zurückziehen der Gardine benutzt. Die Kette wird zum Drehen der Lamellen benutzt.



Fører-/drejestang - HøjreFører-/drejestang - Venstre






Führer-/Drehstange – rechte oder linke Seite:
Die Stange wird zum Vor- und Zurückziehen sowie Drehen der Lamellen benutzt.



Monokæde - HøjreMonokæde - Venstre






Monokette – rechte oder linke Seite:
Die Kette wird zum Vor- und Zurückziehen sowie Drehen der Lamellen benutzt.



Motor - Højre/bagMotor - Venstre/bag






Motor 230V – rechts/hinter oder links/hinter:
230V Somfy Motor mit RTS. Der Motor passt zu allen Somfy Motorteilen. Fernbedienung ist nicht enthalten.
Motorgröße: H: 27,4 mm, B: 53,5 mm, L: 434 mm.



Motor - Højre/overMotor - Venstre/over






Motor 230V – rechts/über oder links/über
230V Somfy Motor mit RTS. Der Motor passt zu allen Somfy Motorteilen. Fernbedienung ist nicht enthalten.
Motorgröße: H: 27,4 mm, B: 53,5 mm, L: 434 mm.



Parkmöglichkeiten und -Breiten:

HøjreVenstreDelt i begge sider






Es gibt drei Parkmöglichkeiten:

  • Rechte Seite

  • Linke Seite

  • Geteilt in beiden Seiten



Richtungsweisende Parkbreite, wenn sich die Bedienung
und Lamellen in der gleichen Seite befinden
Lamellenbreite
Gardinenbreite
1000
1500
2000
2500
3000
3500
4000
4500
5000
5500
6000
63 mm
mm
194
270
355
432
517
593
678
755
831
916
993
89 mm
mm
156
207
266
317
368
428
479
530
581
640
691
127 mm
mm
141
175
217
251
294
327
362
404
438
481
515
Richtungsweisende Parkbreite in der Bedienungsseite,
wenn die Lamellen in beiden Seiten geparkt sind
Lamellenbreite
Gardinenbreite
1000
1500
2000
2500
3000
3500
4000
4500
5000
5500
6000
63 mm
mm
117
151
194
236
279
313
355
398
423
474
517
89 mm
mm
105
130
156
181
207
241
266
292
317
343
368
127 mm
mm
107
124
141
158
183
200
217
234
251
277
294



Lamellen je Meter::

Lamellenbreite: 63,5 mm – 18 Lamellen
Lamellenbreite: 89 mm – 13 Lamellen
Lamellenbreite: 127 mm – 9 Lamellen



Bedienungslänge:
Als Standard wird die UNIG Lamellengardine BASIC mit einer Bedienungslänge der Schnur/Kette von 75% der bestellten Gardinenhöhe geliefert.
Darüber hinaus können Sie zwischen mehreren festgelegten Bedienungslängen wählen.
Ferner können Sie Bedienungslänge mit Kindersicherheit wählen, die der EU-Norm DS/EN13120 in Bezug auf Kindersicherheit folgt.

Die Regeln der Kindersicherheit sind aus der nachstehenden Tabelle ersichtlich:

Bedienung

Lösung

Produkthöhe

Bedienungshöhe

Kette / Schnur

Kettenspanner

< 100 cm

2/3 der Produkthöhe

Kette / Schnur

Kettenspanner

> 100 cm < 250 cm

100 cm

Kette / Schnur

Kettenspanner

> 250 cm

Produkthöhe - 150 cm



3044




Zur Steuerung mit Schnur/Kette oder Monokette sowie Kindersicherheit ist ein oder zwei Kettenspanner (vnr. 3044) aus klarem Kunststoff enthalten. Der Kettenspanner wird in der Wand gebohrt, und die Kette/Schnur wird eingesetzt. Die Größe des Kettenspanners H: 32mm, B: 30mm, T: 25mm.


Lamellenschiene:

Lamelskinne - HvidLamelskinne - SølvLamelskinne - Beige




UNIG Lamellengardine BASIC wird mit einer Lamellenschiene von 40x25 mm aus Aluminium hergestellt. Die Schiene ist in den Farben Weiß, Beige oder Silber erhältlich.


Beschlag:

2000 - Hvid2000 - Alu





Deckenbeschlag (vnr. 2000) aus Metall. In den Farben Weiß und Alu erhältlich. Die Größe des Deckenbeschlags H: 12mm, B: 10mm, T: 42mm.



2001 - Hvid2001 - Alu




Wandbeschlag 60-108mm (vnr. 2001) aus Metall. In den Farben Weiß und Alu erhältlich. Die Größe des Wandbeschlags H: 50mm, B: 24mm, T: 60-108mm.
ACHTUNG: Dieser Beschlag fordert eine Höhe von etwa 10 mm über der Lamellenschiene.



2002 - Hvid2002 - Alu






Wandbeschlag 90-150mm (vnr. 2002) aus Metall. In den Farben Weiß und Alu erhältlich. Die Größe des Wandbeschlags H: 70mm, B: 28mm, T: 90-150mm.
ACHTUNG: Dieser Beschlag fordert eine Höhe von etwa 10 mm über der Lamellenschiene.


2003 - Hvid2003 - Alu




Wandbeschlag 156-204mm (vnr. 2003) aus Metall. In den Farben Weiß und Alu erhältlich. Die Größe des Wandbeschlags H: 60mm, B: 33mm, T: 156-204mm.
ACHTUNG: Dieser Beschlag fordert eine Höhe von etwa 10 mm über der Lamellenschiene.



Bodengewicht / Bodenkette:

Bundvægt - HvidBundvægt - Sort




Bodengewicht aus weißem oder schwarzem Kunststoff.
Größe 63,5mm: H: 50mm, B: 63,5mm, D: 5mm (Achtung: Nur in weiß lieferbar).
Größe 89mm: H: 50mm, B: 89mm, D: 5mm.
Größe 127mm: H: 50mm, B: 127mm, D: 5mm.



Bundkæde - HvidBundkæde - Sort




Bodenkette aus weißem order schwarzem Kunststoff.
Größe 63,5mm: Die Kugeln messen 3x3mm Es gibt vier Kugeln zwischen jedem Gelenk. (Achtung: Nur in weiß lieferbar).
Größe 89mm: Die Kugeln messen 3x3mm Es gibt sechs Kugeln zwischen jedem Gelenk.
Größe 127mm: Die Kugeln messen 3x3mm Es gibt neun Kugeln zwischen jedem Gelenk.



Zusätzliches:

1 stk. løs lamel2 stk. løse lameller




1 oder 2 lose Lamellen.

Weniger lesen

Vermessungsanleitung

Vermessungs video


Anleitung


Vermessungs video (Slope)



Vermessungsanleitung für Slope Lamellen V040 und V041 mit Slope oben

Weniger lesen

Montage

Scrauben Sie benötigen:
- Schraubenzieher
- Maßband
- Eventuell eine Bohrmaschine



Montierungs video





Montageanleitung

Weniger lesen
