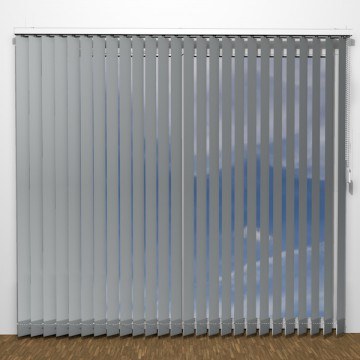

Lamellen - LUX Lamellen - LUX Mit einer Lamellengardine bekommen Sie eine einfache und elegante Lösung, die zu großen Fenstern perfekt passt, wo Sie den Lichteinfall steuern sowie Ihr Privatleben abschirmen können. 71.05

Lamellen - LUX Lamellen - LUX Lamellen - LUX

Produktinfos

Mit einer Lamellengardine bekommen Sie eine einfache und elegante Lösung, die zu großen Fenstern perfekt passt, wo Sie den Lichteinfall steuern sowie Ihr Privatleben abschirmen können.

Warum sollte ich eine Lamellengardine wählen?
UNIG Lamellengardine empfiehlt sich für große Fenster und Türen – sowohl breite als hohe Fenster/Türen. Sie ist eine einfache und zeitlose Gardine, die im Fenster nur wenig Platz einnimmt, und wenn in Gebrauch ist sie sehr effizient, da sich die Lamellen winkeln lassen.


Eine durchdachte Gardine
UNIG Lamellengardine LUX wird mit dem anerkannten Decomatic Plus-System in einem schönen Finish sowie nach Ihren Maßen und Wünschen hergestellt. Die Gardine ist so ausgeformt, dass in allen Bewegungen so wenig Reibung wie möglich verursacht wird, was somit eine niedrige Zugkraft fordert.


UNIG Lamellengardine LUX wird mit einem flexiblen Endanschlag hergestellt – was heißt, dass sich die Lamellen ganz zur Seite ziehen lassen, so dass sie so wenig Platz wie möglich einnehmen, wenn die Gardine nicht gebraucht wird.

Gute Anwendungsmöglichkeiten

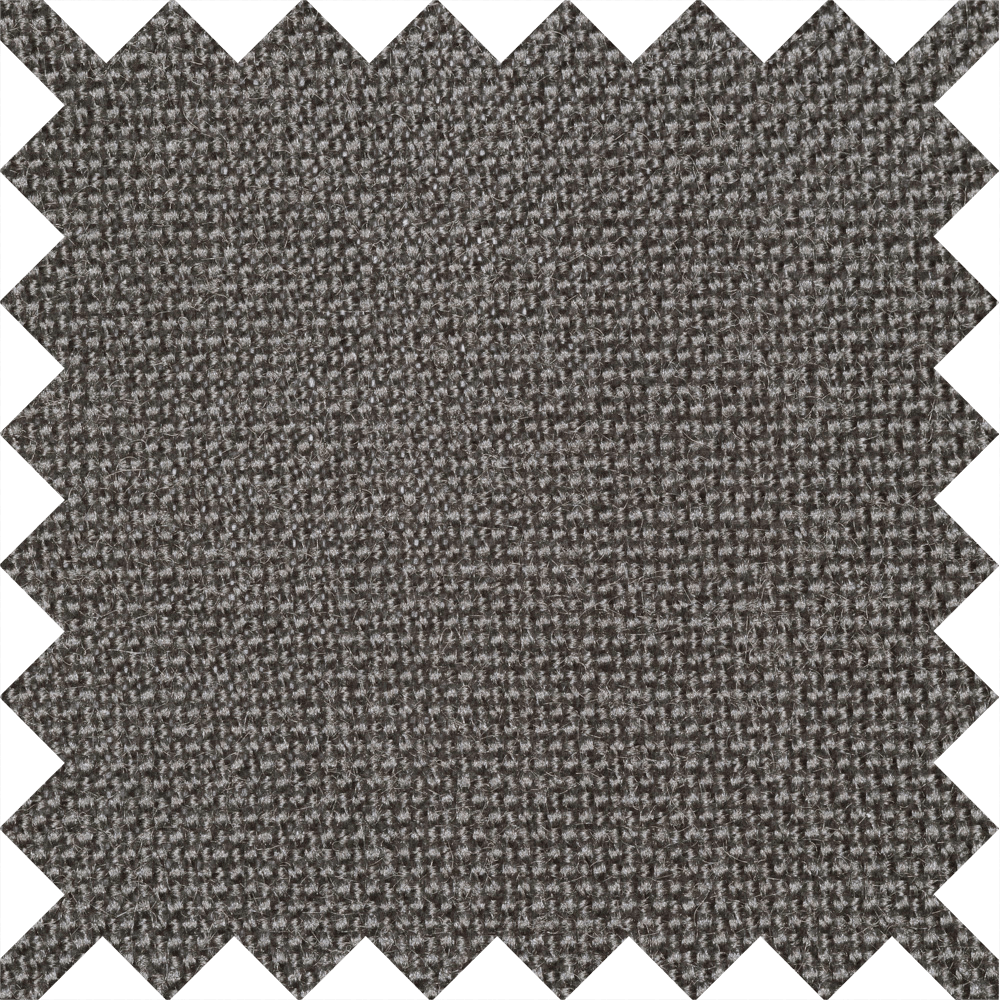

Die Lamellen sind aus behandeltem Polyester hergestellt, so dass sie über eine schmutzabweisende Oberfläche verfügen. Sie sind in 2 verschiedenen Breiten und vielen Farben erhältlich – d.h. einfarbig und gemustert sowie in verdunkelnden Stoffen. UNIG Lamellengardine LUX kann sowohl in geraden als schrägen Modellen hergestellt werden, z.B. für First, mit einer Breite von bis zu 7 meter und einer Höhe von bis zu 5 meter in einer Anlage.

Garantiezeit:
Wir bieten 3 Jahre Garantie auf alle UNIG LUX Produkte.

UNIG Lamellengardine LUX kann mit folgenden Kombinationen hergestellt werden:

  • Modell: V010, V040 und V041
  • Lamellenbreite: 127mm oder 89mm
  • Bedienung: Schnur/Kette (rechts/links) oder Motorsteuerung
  • Kettenfarbe: Weiß, Grau oder Schwarz
  • Parken: Rechte Seite, linke Seite oder geteilt in beiden Seiten
  • Bedienungshöhe: 75%, 50cm, 100cm, 150cm, 200cm oder Kindersicherheit
  • Schienenfarbe: Weiß, Silber oder Schwarz
  • Beschlag: Decken- oder Wandbeschlag
  • Zusätzliches: 1 oder 2 lose Lamellen in der gleichen Farbe
  • Bodengewicht und Bodenkette: Weiß oder Schwarz



Bitte Folgendes beachten:

  • UNIG Lamellengardine LUX wird genau nach den von Ihnen angegebenen Maßen hergestellt. UNIG hat eine Produktionsmarge von +/- 3mm in der Breite und in der Höhe.
  • Wir empfehlen Ihnen, kostenlose Stoffmuster zu bestellen, bevor Sie Ihre Gardinen bestellen, da Sie somit am besten die Stofffarbe sowie die Transparenz beurteilen können.

Bevor Sie Ihre Bestellung aufgeben, beachten Sie bitte, dass folgende Fälle keine Reklamationsgründe sind:

  • Wenn Sie eine Gardine erhalten haben, die von der Stofffarbe am Computer/Tablet/Handyschirm abweicht, ist dies kein berechtigter Reklamationsgrund.
  • Die Einfärbung kann sich von Rolle zu Rolle unterscheiden. Wollen Sie sich somit sicherstellen, dass die Farbe identisch ist, sollten Sie alle Gardinen im gleichen Auftrag bestellen.
  • Faltender Stoff muss mindestens 3 Monate hängen, bevor er gerade gerichtet wird.
  • Bei hohen Fenstern können sich die Lamellen drehen.

Weniger lesen

Technische Informationen

Bei Ihrer Bestellung bekommen Sie Folgendes:

  • Lamellengardine
  • Bodengewicht und Bodenkette
  • Beschlag


Mögliche Maße:
UNIG Lamellengardine LUX kann je nach Modell in Breiten von 12 cm bis 700 cm sowie in Höhen von 10 cm bis 500 cm hergestellt werden.


Modelle:
Es gibt drei verschiedene Modelle:

  1. V010 – Standard
  2. V040 – Schräg mit niedriger linker Seite
  3. V041 – Schräg mit niedriger rechter Seite



V010 - Standard:

V010





Waagerechtes Standardmodell.
Der Unterschied zwischen der fertigen Bestellhöhe der Lamellengardine und der Stoffhöhe der Lamellen beträgt 3,5 cm.

V040 - Niedrige linke Seite:

V040





Schräges Modell mit niedriger linker Seite. Das Parken der Lamellen erfolgt immer in der höchsten Seite der Anlage. Die niedrigste Lamelle fordert eine Mindesthöhe von 15 cm.

Der Unterschied zwischen der Bestellhöhe und Stoffhöhe variiert je nach Neigungsgrad der schrägen Lamellengardine.

Die Maximalneigung beträgt 55 Grad.

Achtung: Die Schnur-/Kettenbedienung kann in beiden Seiten montiert werden. Beim Modell V040 ist die Kette vor der Schnur angebracht. Der Motor wird über oder hinter der Schiene in der hohen Seite angebracht.

V041 - Niedrige rechte Seite:

V041





Schräges Modell mit niedriger rechter Seite. Das Parken der Lamellen erfolgt immer in der höchsten Seite der Anlage. Die niedrigste Lamelle fordert eine Mindesthöhe von 15 cm.

Der Unterschied zwischen der Bestellhöhe und Stoffhöhe variiert je nach Neigungsgrad der schrägen Lamellengardine.

Die Maximalneigung beträgt 55 Grad.

Achtung: Die Schnur-/Kettenbedienung kann in beiden Seiten montiert werden. Beim Modell V041 ist die Kette hinter der Schnur angebracht. Der Motor wird über oder hinter der Schiene in der hohen Seite angebracht.

Lamellenbreite:

127mm89mm





UNIG Lamellengardine LUX wird als Standard mit einer Lamellenbreite von 127mm geliefert. Als Alternative können Sie eine Lamellenbreite von 89mm zukaufen.

Steuerungsmöglichkeiten:
Schnur/Kette - rechte oder linke Seite:

Schnur/Kette - RechtsSchnur/Kette - Links






Die Schnur wird zum Vor- und Zurückziehen der Lamellen benutzt. Die Kette wird zum Drehen der Lamellen benutzt.




Motor 230V – rechts/hinter oder links/hinter:

Motor - Rechts/hinterMotor - Links/hinter






230V Somfy Motor mit RTS. Der Motor passt zu allen Somfy Motorteilen. Fernbedienung ist nicht enthalten.
Motorgröße: H: 27,4 mm, B: 53,5 mm, L: 434 mm.




Motor 230V – rechts/über oder links/über:

Motor - Rechts/überMotor - Links/über






230V Somfy Motor mit RTS. Der Motor passt zu allen Somfy Motorteilen. Fernbedienung ist nicht enthalten.
Motorgröße: H: 27,4 mm, B: 53,5 mm, L: 434 mm





Kettenfarbe:

Kettenfarbe - WeißKettenfarbe - GrauKettenfarbe - Schwarz





Für die Schnur-/Kettensteuerung können Sie eine Farbe der Kunststoffkette wählen. Die Kette ist in Weiß, Grau und Schwarz erhältlich. Die Größe der Kugeln ist 3,8 x 9mm.
Die Kette wird mit einem Kettenverbinder aus Kunststoff gefasst, dessen Farbe mit der Farbe der Kette übereinstimmt.





Parkmöglichkeiten und -breiten:

RechtsLinksGeteilt in beiden Seiten






Es gibt drei Parkmöglichkeiten:

  • Rechte Seite

  • Linke Seite

  • Geteilt in beiden Seiten



Richtungsweisende Parkbreite, wenn sich die Bedienung und Lamellen in der gleichen Seite befinden
Lamellenbreite
Gardinenbreite
1000
1500
2000
2500
3000
3500
4000
4500
5000
5500
6000
6500
7000
89 mm
mm
136
187
246
297
348
408
459
510
561
620
671
722
782
127 mm
mm
102
136
178
212
255
288
323
365
399
442
476
510
552
Richtungsweisende Parkbreite in der Bedienungsseite, wenn die Lamellen in beiden Seiten geparkt sind
Lamellenbreite
Gardinenbreite
1000
1500
2000
2500
3000
3500
4000
4500
5000
5500
6000
6500
7000
89 mm
mm
85
110
136
161
187
221
246
272
297
323
348
374
428
127 mm
mm
68
85
102
119
144
161
178
195
212
238
255
272
289



Lamellen je meter:

Lamellenbreite: 89 mm - 13 Lamellen
Lamellenbreite: 127 mm - 9 lamellen



Bedienungslänge:
Als Standard wird die UNIG Lamellengardine LUX mit einer Bedienungslänge der Schnur/Kette von 75% der bestellten Gardinenhöhe geliefert.

Darüber hinaus können Sie zwischen mehreren festgelegten Bedienungslängen wählen.
Ferner können Sie Bedienungslänge mit Kindersicherheit wählen, die der EU-Norm DS/EN13120 in Bezug auf Kindersicherheit folgt.

Die Regeln der Kindersicherheit sind aus der nachstehenden Tabelle ersichtlich:

Bedienung

Lösung

Produkthöhe

Bedienungslänge

Schnur / Kette

Schnurhalter / Kettenspanner

< 100 cm

2/3 der Produkthöhe

Schnur / Kette

Schnurhalter / Kettenspanner

> 100 cm < 250 cm

100 cm

Schnur / Kette

Schnurhalter / Kettenspanner

> 250 cm

Produkthöhe - 150 cm



30433044




Zur Steuerung mit Schnur/Kette und Kindersicherheit ist 1 Schnurhalter (vnr. 3043) und 1 Kettenspanner (vnr. 3044) aus klarem Kunststoff enthalten. Die Beschläge werden in der Wand gebohrt, und die Kette/Schnur wird eingesetzt. Die Größe des Schurhalters H: 20mm, B: 50mm, T: 14mm. Die Größe des Kettenspanners H: 32mm, B: 30mm, T: 25mm.

Lamellenschiene:

WeißSilberSchwarz




UNIG Lamellengardine LUX wird mit einer Lamellenschiene von 40x25 mm aus Aluminium hergestellt. Die Schiene ist in den Farben Weiß, Schwarz oder Silber erhältlich.

Beschläge:

2000 - Weiß2000 - Alu







Deckenbeschlag (vnr. 2000) aus Metall. In den Farben Weiß und Alu erhältlich. Die Größe des Deckenbeschlags H: 12mm, B: 10mm, T: 42mm.





2001 - Weiß2001 - Alu




Wandbeschlag 60-108mm (vnr. 2001) aus Metall. In den Farben Weiß und Alu erhältlich. Die Größe des Wandbeschlags H: 50mm, B: 24mm, T: 60-108mm.
ACHTUNG: Dieser Beschlag fordert eine Höhe von etwa 10 mm über der Lamellenschiene.



2002 - Weiß2002 - Alu






Wandbeschlag 90-150mm (vnr. 2002) aus Metall. In den Farben Weiß und Alu erhältlich. Die Größe  des Wandbeschlags H: 70mm, B: 28mm, T: 90-150mm.
ACHTUNG: Dieser Beschlag fordert eine Höhe von etwa 10 mm über der Lamellenschiene.



2003 - Weiß2003 - Alu




Wandbeschlag 156-204mm (vnr. 2003) aus Metall. In den Farben Weiß und Alu erhältlich. Die Größe  des Wandbeschlags H: 60mm, B: 33mm, T: 156-204mm.
ACHTUNG: Dieser Beschlag fordert eine Höhe von etwa 10 mm über der Lamellenschiene.


Bodengewicht / Bodenkette:

Bodengewicht - WeißBodengewicht - Schwarz




Bodengewichte aus Kunststoff in den Farben Weiß und Schwarz erhältlich.
Größe 89mm: H: 50mm, B: 89mm, D: 5mm.
Größe 127mm: H: 50mm, B: 127mm, D: 5mm.



Bodenkette - WeißBodenkette - Schwarz




Bodenketten aus Kunststoff in den Farben Weiß und Schwarz erhältlich.
Größe 89mm: Die Kugeln messen 3x3 mm. Es gibt sechs Kugeln zwischen jedem Gelenk.
Größe 127mm: Die Kugeln messen 3x3mm. Es gibt neun Kugeln zwischen jedem Gelenk.

Zusätzliches:

1 Stck. lose Lamelle2 stck. lose Lamellen




1 oder 2 lose Lamellen.

Weniger lesen

Vermessungsanleitung

Die Maße, die Sie bestellen, sind die Maße, die Ihre fertige Lamellengardine (inklusive Beschlägen) haben wird, also von Kante zu Kante der Führungsschiene und von der oberen Schienenkante zum unteren Ende des Lamellenstoffes.

Wenn die Lamellen in der Fensterbank hängen sollen, empfehlen wir 1 cm in der Breite abzuziehen. Wenn sie im Fenster hängen sollen, empfehlen wir 1 cm von den Höhenmaßen abzuziehen. Reicht das Fenster vom Boden bis zur Decke, sollten 2 cm von den Höhenmaßen abgezogen werden.

Wichtig: Wenn Sie die Wandhalterung wählen, ziehen Sie bitte 10 mm von der Gesamthöhe ab.


Vermessungsvideo



Anleitung



Vermessungsvideo (Slope)



Vermessungsanleitung für Slope Lamellen V040 und V041 mit Slope oben



Weniger lesen

Montage

Scrauben Sie benötigen:
- Schraubenzieher

- Maßband
- Eventuell eine Bohrmaschine



Montierungsvideo





Montageanleitung
