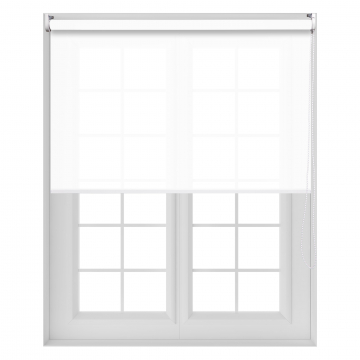

Mit dem UNIG Rollo LUX bekommen Sie:
Mögliche Maße:
UNIG Rollo LUX kann, je nach Modell und Stoff, in Breiten von 15 cm bis 400 cm sowie in Höhen von 10 cm bis 400 cm hergestellt werden. Die von Ihnen bestellten Maße werden die Maße der fertigen Gardine (einschl. Beschläge und Kappen). Wir werden zusätzlichen Stoff auf die Rolle legen, so dass das Rohr bei der Verwendung in der Bestellhöhe gut deckt ist.
Der Stoff wird ohne Stoffverbindungen hergestellt, es sei den, entweder die Breite oder die Höhe übersteigt 165 cm.
Größen:
Wir empfehlen, dass die Breite mindestens 33 % der Höhe beträgt, und dass die Maximalhöhe 160 cm beträgt, um zu vermeiden, dass die Gardine schief rollt.
ACHTUNG: Rollos dürfen nur in ihrer Bestellhöhe verwendet werden. Wenn das Rollo zu weit heruntergezogen wird, wird der Stoff von der Rolle abgewickelt. Dies ist kein Reklamationsgrund.
Modelle:
Es gibt 12 verschiedene Modelle:
A - Standard:
![A - Standard]( "A - Standard")
Klassisches Modell, das verwendet werden kann, wo sich die Beschläge an der Montageoberfläche einfach anschrauben lassen. Die Beschläge werden montiert, und die Gardine wird in die Endstücke eingeklickt.
Die Stoffbreite ist 30 mm schmaler als die Gesamtbreite des RC-Systems.
Die Stoffbreite ist 37 mm schmaler als die Gesamtbreite des RM-Systems.
Die Stoffbreite ist 50 mm schmaler als die Gesamtbreite des RL-Systems.
Größe RC | Größe RM | Größe RL |
Wandmontage | Wandmontage | Wandmontage |
![RC - Vægmonteirng]( "RC - Vægmonteirng")
| ![RM - Vægmontering]( "RM - Vægmontering") | ![RL - Vægmontering]( "RL - Vægmontering") |
Größe RC | Größe RM | Größe RL |
Deckenmontage | Deckenmontage | Deckenmontage |
![RC - Loftmontering]( "RC - Loftmontering")
| ![RM - Loftmontering]( "RM - Loftmontering") | ![RL - Loftmontering]( "RL - Loftmontering") |
A2 - Standard ausgespannt:
![A2 - Standard udspændt]( "A2 - Standard udspændt")
Klassisches ausgespanntes Modell, das verwendet werden kann, wo sich die Beschläge an der Montageoberfläche einfach anschrauben lassen. Die Beschläge werden montiert, und die Gardine wird in die Endstücke eingeklickt.
Die Stoffbreite ist 42 mm schmaler als die Gesamtbreite des RC-Systems.
Die Stoffbreite ist 50 mm schmaler als die Gesamtbreite des RM-Systems.
Die Stoffbreite ist 50 mm schmaler als die Gesamtbreite des RL-Systems.
Größe RC | Größe RM | Größe RL |
Wandmontage | Wandmontage | Wandmontage |
![RC - Vægmonteirng]( "RC - Vægmonteirng")
| ![RM - Vægmontering]( "RM - Vægmontering") | ![RL - Vægmontering]( "RL - Vægmontering") |
Größe RC | Größe RM | Größe RL |
Deckenmontage | Deckenmontage | Deckenmontage |
![RC - Loftmontering]( "RC - Loftmontering")
| ![RM - Loftmontering]( "RM - Loftmontering") | ![RL - Loftmontering]( "RL - Loftmontering")
|
B - Profil:
![B - Profil]( "B - Profil")
Ähnlich dem Standard – enthält aber auch ein Montageprofil, das bei zarten Montageoberflächen die Montage vereinfacht. Mit dem Montageprofil lassen sich die Beschläge mit bis zu 5 cm Toleranz anbringen. Das Profil wird aus extrudiertem Aluminium in den Farben Weiß oder Grau hergestellt.
Die Stoffbreite ist 30 mm schmaler als die Gesamtbreite des RC-Systems.
Die Stoffbreite ist 37 mm schmaler als die Gesamtbreite des RM-Systems.
Größe RC | Größe RM |
Wandmontage | Wandmontage |
![RC - Vægmonteirng]( "RC - Vægmonteirng")
| ![RM - Vægmontering]( "RM - Vægmontering") |
Größe RC | Größe RM |
Deckenmontage | Deckenmontage |
![RC - Loftmontering]( "RC - Loftmontering")
| ![RM - Loftmontering]( "RM - Loftmontering") |
B2 - Profil ausgespannt:
![B2 - Profil udspændt]( "B2 - Profil udspændt")
Ähnlich dem Modell Standard ausgespannt – enthält aber auch ein Montageprofil, das bei zarten Montageoberflächen die Montage vereinfacht. Mit dem Montageprofil lassen sich die Beschläge mit bis zu 5 cm Toleranz anbringen. Das Profil wird aus extrudiertem Aluminium in den Farben Weiß oder Grau hergestellt.
Die Stoffbreite ist 42 mm schmaler als die Gesamtbreite des RC-Systems.
Die Stoffbreite ist 50 mm schmaler als die Gesamtbreite des RM-Systems.
Größe RC | Größe RM |
Wandmontage | Wandmontage |
![RC - Vægmonteirng]( "RC - Vægmonteirng")
| ![RM - Vægmontering]( "RM - Vægmontering") |
Größe RC | Größe RM |
Deckenmontage | Deckenmontage |
![RC - Loftmontering]( "RC - Loftmontering")
| ![RM - Loftmontering]( "RM - Loftmontering") |
C - Kassette viereckig:
![C - Kassette firkantet]( "C - Kassette firkantet")
Geschlossene viereckige Aluminiumkassette (H: 64 mm, T: 54 mm), die das Rollosystem und die Stoffrolle versteckt.
Die Stoffbreite ist 30 mm schmaler als die Gesamtbreite des RC-Systems.
Die Stoffbreite ist 43 mm schmaler als die Gesamtbreite des RM-Systems.
Die Stoffbreite ist 50 mm schmaler als die Gesamtbreite des RL-Systems.
Größe RC | Größe RM | Größe RL |
Wandmontage | Wandmontage | Wandmontage |
![RC - Vægmonteirng]( "RC - Vægmonteirng")
| ![RM - Vægmontering]( "RM - Vægmontering") | ![RL - Vægmontering]( "RL - Vægmontering") |
Größe RC | Größe RM | Größe RL |
Deckenmontage | Deckenmontage | Deckenmontage |
![RC - Loftmontering]( "RC - Loftmontering") | ![RM - Loftmontering]( "RM - Loftmontering") | ![RL - Loftmontering]( "RL - Loftmontering") |
C2 - Kassette viereckig ausgespannt:
![C2 - Kassette firkantet udspændt]( "C2 - Kassette firkantet udspændt")
Geschlossene ausgespannte viereckige Aluminiumkassette (H: 64 mm, T: 54 mm), die das Rollosystem und die Stoffrolle versteckt.
Die Stoffbreite ist 42 mm schmaler als die Gesamtbreite des RC-Systems.
Die Stoffbreite ist 50 mm schmaler als die Gesamtbreite des RM-Systems.
Die Stoffbreite ist 50 mm schmaler als die Gesamtbreite des RL-Systems.
Größe RC | Größe RM | Größe RL |
Wandmontage | Wandmontage | Wandmontage |
![RC - Vægmonteirng]( "RC - Vægmonteirng")
| ![RM - Vægmontering]( "RM - Vægmontering") | ![RL - Vægmontering]( "RL - Vægmontering") |
Größe RC | Größe RM | Größe RL |
Deckenmontage | Deckenmontage | Deckenmontage |
![RC - Loftmontering]( "RC - Loftmontering") | ![RM - Loftmontering]( "RM - Loftmontering") | ![RL - Loftmontering]( "RL - Loftmontering") |
D - Kassette rund:
![D - Kassette rund]( "D - Kassette rund")
Geschlossene runde Aluminiumkassette (H: 55 mm, T: 60 mm), die das Rollosystem und die Stoffrolle versteckt.
Die Stoffbreite ist 30 mm schmaler als die Gesamtbreite des RC-Systems.
Die Stoffbreite ist 43 mm schmaler als die Gesamtbreite des RM-Systems.
Die Stoffbreite ist 50 mm schmaler als die Gesamtbreite des RL-Systems.
Größe RC | Größe RM | Größe RL |
Wandmontage | Wandmontage | Wandmontage |
![RC - Vægmonteirng]( "RC - Vægmonteirng")
| ![RM - Vægmontering]( "RM - Vægmontering") | ![RL - Vægmontering]( "RL - Vægmontering") |
Größe RC | Größe RM | Größe RL |
Deckenmontage | Deckenmontage | Deckenmontage |
![RC - Loftmontering]( "RC - Loftmontering") | ![RM - Loftmontering]( "RM - Loftmontering") | ![RL - Loftmontering]( "RL - Loftmontering") |
D2 - Kassette rund ausgespannt:
![D2 - Kassette rund udspændt]( "D2 - Kassette rund udspændt")
Geschlossene ausgespannte runde Aluminiumkassette (H: 55 mm, T: 60 mm), die das Rollosystem und die Stoffrolle versteckt.
Die Stoffbreite ist 42 mm schmaler als die Gesamtbreite des RC-Systems.
Die Stoffbreite ist 50 mm schmaler als die Gesamtbreite des RM-Systems.
Die Stoffbreite ist 50 mm schmaler als die Gesamtbreite des RL-Systems.
Größe RC | Größe RM | Größe RL |
Wandmontage | Wandmontage | Wandmontage |
![RC - Vægmonteirng]( "RC - Vægmonteirng")
| ![RM - Vægmontering]( "RM - Vægmontering") | ![RL - Vægmontering]( "RL - Vægmontering") |
Größe RC | Größe RM | Größe RL |
Deckenmontage | Deckenmontage | Deckenmontage |
![RC - Loftmontering]( "RC - Loftmontering") | ![RM - Loftmontering]( "RM - Loftmontering") | ![RL - Loftmontering]( "RL - Loftmontering") |
F - Kassette für Glasleiste mit Kette:
![F - Kassette til glasliste med kædetræk]( "F - Kassette til glasliste med kædetræk")
Rollo in Kassette und mit Seitenleisten zur Montage an der Glasleiste mit Kettenantrieb. Dieses Modell eignet sich besonders gut für Kippfenster und nach innen öffnende Fenster, da die Kassette direkt am Fenster montiert ist. Je nach Maß ist das Modell F mit selbstklebenden PVC-Seitenleisten oder Alu-Seitenleisten erhältlich, die festzuschrauben sind.
NB: Ein Abstandsstück für größere Gardinen ist enthalten, um zu vermeiden, dass der Stoff gegen das Glas stößt.
NB: Die Maximalneigung: 15 Grad.
NB: Sondermodell - Kontakt Kundenservice für Vermessungsanleitung
Die Tiefe der Glasleiste muss mindestens 14 mm betragen (12 mm mit Abstandsstück).
Die Stoffbreite ist 106 mm schmaler als die Glasbreite.
Montage:
![F - Kassette til glasliste med kæde]( "F - Kassette til glasliste med kæde")
G - Kassette für Glasleiste mit Griff:
![G - Kassette til glasliste med greb]( "G - Kassette til glasliste med greb")
Rollo in Kassette und mit Seitenleisten zur Montage an der Glasleiste mit Griff. Dieses Modell eignet sich besonders gut für Kippfenster und nach innen öffnende Fenster, da die Kassette direkt am Fenster montiert ist. Je nach Maß ist das Modell G mit selbstklebenden PVC-Seitenleisten oder Alu-Seitenleisten erhältlich, die festgeschraubt werden können. Die Kassette lässt sich sowohl oben als unten des Fensters montieren. Die Gardine lässt sich in allen Positionen stoppen. Als Option können Sie auch eine Bedienungsstange in der Höhe von 100 cm, 150 cm oder 200 cm kaufen.
NB: Ein Abstandsstück für größere Gardinen ist enthalten, um zu vermeiden, dass der Stoff gegen das Glas stößt.
NB: Maximalneigung: 15 Grad.
NB: Sondermodell - Kontakt Kundenservice für Vermessungsanleitung
Die Tiefe der Glasleiste muss mindestens 14 mm betragen (12 mm mit Abstandsstück).
Die Stoffbreite ist 95 mm schmaler als die Glasbreite.
Montage:
![G - Kassette til glasliste med greb]( "G - Kassette til glasliste med greb")
H - Minikassette:
![H - Minikassette]( "H - Minikassette")
Rollo in Aluminiumkassette (H: 48 mm, T: 45 mm). Wegen der kleinen Größe der Kassette ist dieses Modell für kleine Fenster besonders gut geeignet, wo eine Kassette erwünscht ist.
Die Stoffbreite ist 30 mm schmaler als die Gesamtbreite.
Montage:
Wandmontage | Deckenmontage |
![H - Vægmonteirng]( "H - Vægmonteirng")
| ![H - Loftmontering]( "H - Loftmontering") |
I - Minikassette ausgespannt:
![I - Minikassette udspændt]( "I - Minikassette udspændt")
Rollo ausgespannt in Aluminiumkassette (H: 48 mm, T: 45mm) mit Griff. Wegen der kleinen Größe der Kassette ist dieses Modell für kleine Fenster besonders gut geeignet, wo eine Kassette erwünscht ist. Die Kassette kann sowohl oben als unten des Fensters montiert werden. Die Gardine lässt sich in allen Positionen stoppen. Als Option können Sie auch eine Bedienungsstange in der Höhe 100 cm, 150 cm oder 200 cm kaufen.
NB: Die Maximalneigung: 15 Grad.
Die Stoffbreite ist 21 mm schmaler als die Gesamtbereite.
Montage:
![I - Minikassette udspændt]( "I - Minikassette udspændt")
Rohrgröße:
Die Qualität spielt eine sehr große Rolle, und deshalb muss die richtige Rohrgröße für die Gardine verwendet werden. Mit einem zu dünnen Rohr wird der Stoff schief rollen, und ein Schlag inmitten der Beschläge kann somit entstehen.
Wir wechseln automatisch zwischen drei Systemen (RC, RM und RL) für die Modelle A-D2, die verschiedenen Rohrgrößen haben, so dass die Qualität immer prima ist*.
![Rohrgröße]( "Rohrgröße")
*In der Regel stellen wir nur Gardinen auf vertretbaren Rohrgrößen her. Wir können aber je nach Wunsch auf andere Rohrgrößen aufrüsten.
Die Breite bzw. die Höhe des Rollos ist für die zu verwendende Rohrgröße maßgeblich. Ist die Rohrgröße zu klein, wird die Gardine schief rollen, und das Rohr kann wegen des Stoffgewichts biegen. Mit UNIG bekommen Sie eine Qualität, die sicherstellt, dass die Gardine gleich rollt, und dass das Rohr seine Stärke bewahrt.
Sie müssen sich darüber keine Sorgen machen, denn bei Ihrer Eingabe der Breite bzw. der Höhe werden wir automatisch die richtige Rohrgröße finden. Wir werden aber gerne eine Empfehlung unserer Kunden weitergeben. Die meisten Kunden wählen die Rohrgröße RM statt der Rohrgröße RC, da das Design eleganter ist, und ferner gibt es ein größeres Gesamterlebnis in Bezug auf die Bedienung und das Aufrollen des Stoffes.
Wenn Sie mehrere eng aneinander hängende Rollos in verschiedenen Größen haben, empfehlen wir Ihnen, dieselbe Rohrgröße aller Rollos zu wählen, so dass alle Rollos identisch aussehen werden.
RC-system:
Das RC-System hat folgende Einschränkungen:
Kettenbedienung: Wird bei einer Maximalbreite von 240 cm und einer Maximalhöhe von 350 cm eingeschränkt.
Federbedienung: Wird bei einer Maximalbreite von 200 cm und einer Maximalhöhe von 200 cm bei transparentem Stoff eingeschränkt, und bei einer Breite von mehr als 150 cm ist eine Rohrgröße von 32 mm erforderlich. Bei einer Maximalbreite von 175 cm und einer Maximalhöhe von 200 cm bei Verdunkelungsstoff und bei einer Breite von mehr als 120 cm ist eine Rohrgröße von 32 mm erforderlich.
Federn sind nicht fest genug, Gardinenstoffe mit einer Höhe von mehr als 200 cm zu bedienen.
Die Produkt- bzw. die Stoffbreite variiert je nach Modell. Die Unterschiede finden Sie in der nachstehenden Tabelle:
| | A | A2 | B | B2 | C | C2 | D | D2 |
| Produktbreite | 240 cm | 240 cm | 240 cm | 240 cm | 200 cm* | 200 cm* | 200 cm* | 200 cm* |
| Produkthöhe mit Kettenantrieb | 300 cm | 300 cm | 300 cm | 300 cm | 300 cm* | 300 cm* | 300 cm* | 300 cm* |
| Produkthöhe mit Federantrieb | 200 cm | Wird nicht hergestellt | 200 cm | Wird nicht hergestellt | 200 cm | Wird nicht hergestellt | 200 cm | Wird nicht hergestellt |
| Stoffbreite vs. Produktbreite | -30mm | -42mm | -30mm | -42mm | -30mm | -42mm | -30mm | -42mm |
*Für Verdunkelungsstoffe ist die Produktbreite max. 180 cm, und die Produkthöhe ist max. 250 cm.
Kassettengrößen:
| | C viereckig | C2 | D rund | D2 |
| Größe bei Wandmontage | 54x64mm | 54x64mm | 60x55mm | 60x55mm |
| Größe bei Deckenmontage | 54x64mm | 54x64mm | 60x55mm | 60x55mm |
RM-system:
Das RM-System hat folgende Einschränkungen:
Kettenbedienung: Wird bei einer Maximalbreite von 280 cm und einer Maximalhöhe von 350 cm eingeschränkt.
Federbedienung: Wird nicht hergestellt, da keine Federn fest genug sind.
Die Produkt- bzw. die Stoffbreite variiert je nach Modell. Die Unterschiede finden Sie in der nachstehenden Tabelle:
| | A | A2 | B | B2 | C | C2 | D | D2 |
| Produktbreite | 280 cm | 280 cm | 280 cm | 280 cm | 280 cm | 280 cm | 280 cm | 280 cm |
| Produkthöhe mit Kettenantrieb | 350 cm | 350 cm | 350 cm | 350 cm | 350 cm | 350 cm | 350 cm | 350 cm |
| Produkthöhe mit Federantrieb | Wird nicht hergestellt | Wird nicht hergestellt | Wird nicht hergestellt | Wird nicht hergestellt | Wird nicht hergestellt | Wird nicht hergestellt | Wird nicht hergestellt | Wird nicht hergestellt |
| Stoffbreite vs. Produktbreite | -37mm | -50mm | -37mm | -50mm | -37mm | -50mm | -37mm | -50mm |
Kassettengrößen:
| | C viereckig | C2 | D rund | D2 |
| Größe bei Wandmontage | 76x76mm | 76x76mm | 81x78mm | 81x78mm |
| Größe bei Deckenmontage | 75x78mm | 75x78mm | 79x78mm | 79x78mm |
RL-system:
Das RL-System hat folgende Einschränkungen:
Kettenbedienung: Wird bei einer Maximalbreite von 400 cm und einer Maximalhöhe von 400 cm eingeschränkt.
Federbedienung: Wird nicht hergestellt, da keine Federn fest genug sind.
Die Produkt- bzw. die Stoffbreite variiert je nach Modell. Die Unterschiede finden Sie in der nachstehenden Tabelle:
| | A | A2 | B | B2 | C | C2 | D | D2 |
| Produktbreite | 400 cm | 400 cm | Wird nicht hergestellt | Wird nicht hergestellt | 400 cm | 400 cm | 400 cm | 400 cm |
| Produkthöhe mit Kettenantrieb | 400 cm | 400 cm | Wird nicht hergestellt | Wird nicht hergestellt | 400 cm | 400 cm | 400 cm | 400 cm |
| Produkthöhe mit Federantrieb | Wird nicht hergestellt | Wird nicht hergestellt | Wird nicht hergestellt | Wird nicht hergestellt | Wird nicht hergestellt | Wird nicht hergestellt | Wird nicht hergestellt | Wird nicht hergestellt |
| Stoffbreite vs. Produktbreite | -50mm | -50mm | Wird nicht hergestellt | Wird nicht hergestellt | -50mm | -50mm | -50mm | -50mm |
Kassettengrößen:
| | C viereckig | C2 | D rund | D2 |
| Größe bei Wandmontage | 102x119mm | 102x119mm | 113x117mm | 113x117mm |
| Größe bei Deckenmontage | 102x119mm | 102x119mm | 113x106mm | 113x106mm |
Ferner bieten wir zwei Sondersysteme für unsere Modelle F-I an, die nur für die Rohrgröße 27 mm erhältlich ist.
| Kassette für Glasleiste und Minikassette |
| Gardinenmaß | B: 0-100 cm | B: 0-150 cm |
| H: 150 cm | 27mm | 27mm |
| H: 200 cm | 27mm | Wird nicht hergestellt |
Kassette für Glasleiste und Minikassette
Die Kassette für Glasleiste und Minikassette hat folgende Einschränkungen:
Kettenbedienung: Wird bei einer Maximalbreite von 150 cm und einer Maximalhöhe von 200 cm eingeschränkt. Die Maximalgröße hängt von der Dicke des gewählten Stoffs ab.
Die Produkt- bzw. die Stoffbreite variieren je nach Modell. Die Unterschiede finden Sie in der nachstehenden Tabelle:
| | F | G | H | I |
| Produktbreite | 100cm/150cm | 150 cm | 100cm/150cm | 150 cm |
| Produkthöhe mit Kettenantrieb | 100cm/150cm | 150 cm | 100cm/150cm | 150 cm |
| Produkthöhe mit Federantrieb | Wird nicht hergestellt | Wird nicht hergestellt | Wird nicht hergestellt | Wird nicht hergestellt |
| Stoffbreite vs. Produktbreite | -106mm | -95mm | -30mm | -21mm |
Kassettengrößen:
| | F | G | H | I |
| Größe bei Wandmontage | 29,2x48x5mm | 29,2x48x5mm | 45,3x48,4mm | 45,3x48,4mm |
| Größe bei Deckenmontage | Wird nicht hergestellt | Wird nicht hergestellt | 45,3x48,4mm | 45,3x48,4mm |
Profilfarbe:
![Profilfarbe - Weiß]( "Profilfarbe - Weiß")
![Profilfarbe - Grau]( "Profilfarbe - Grau")
Profilfarbe ist nur bei Modellen mit Profil zu wählen (B und B2). Das Profil ist in Weiß und Grau erhältlich. Die Größe des Profils im RC-System (H: 55x21 mm) und RM-System (H: 35 mm, T: 21 mm).
Kassettenfarbe:
![Kassettenfarbe - Weiß]( "Kassettenfarbe - Weiß")
![Kassettenfarbe - Grau]( "Kassettenfarbe - Grau")
![Kassettenfarbe - Schwartz]( "Kassettenfarbe - Schwartz")
![Kassettenfarbe - Braun]( "Kassettenfarbe - Braun")
Kassettenfarbe ist nur bei Modellen mit Kassette zu wählen (C, C2, D, D2, F, G, H und I). Die Kassette ist in den Farben Weiß, Grau, Schwartz und Braun erhältlich.
Steuerungsmöglichkeiten:
![Kettenantrieb - Rechts]( "Kettenantrieb - Rechts")
![Kettenantrieb - Links]( "Kettenantrieb - Links")
Kettenantrieb: Der Kettenantrieb kann entweder an der rechten oder an der linken Seite angebracht werden.
![1204 - Weiß]( "1204 - Weiß")
![1204 - Grau]( "1204 - Grau")
![1204 - Schwartz]( "1204 - Schwartz")
![1204 - Braun]( "1204 - Braun")
Kettengehäuse (vnr. 1204) aus Kunststoff für das RC-System für die Modelle A, A2, B und B2. Das Kettengehäuse wird in Sets von zwei Teilen geliefert. In den Farben Weiß, Grau, Schwartz und Braun erhältlich. Die Größe des Kettengehäuses: H: 61 mm, B: 59 mm, T: 15 mm.
![1233 - Weiß]( "1233 - Weiß")
![1233 - Grau]( "1233 - Grau")
![1233 - Schwartz]( "1233 - Schwartz")
Kettengehäuse (vnr. 1233) aus Kunststoff für das RM-System. In den Farben Weiß, Grau, und Schwartz erhältlich. Das Kettengehäuse hat einen Durchmesser von 50 mm und eine Tiefe von 50 mm.
![1234 - Weiß]( "1234 - Weiß")
Federnder Endstöpsel (vnr. 1234) entgegengesetztes Kettengehäuse für das RM-System aus weißem Kunststoff. Der Endstöpsel hat einen Durchmesser von 35 mm und eine Tiefe von 65 mm.
![1236 - Weiß]( "1236 - Weiß")
![1236 - Grau]( "1236 - Grau")
![1236 - Schwartz]( "1236 - Schwartz")
Kettengehäuse (vnr. 1236) aus Kunststoff für das RL-System. In den Farben Weiß, Grau, und Schwartz erhältlich. Das Kettengehäuse hat einen Durchmesser von 70 mm und eine Tiefe von 50 mm.
![1237 - Weiß]( "1237 - Weiß")
![1237 - Grau]( "1237 - Grau")
![1237 - Schwartz]( "1237 - Schwartz")
Endstöpsel (vnr. 1237) entgegengesetztes Kettengehäuse für das RL-System aus Kunststoff. In den Farben Weiß, Grau, und Schwartz erhältlich. Der Endstöpsel hat einen Durchmesser von 45 mm und eine Tiefe von 50 mm.
![1209 - Weiß]( "1209 - Weiß")
Endstöpsel (vnr. 1209) aus weißem Kunststoff, entgegengesetztes Kettengehäuse für das RC-System (Rohrgröße 27 mm). Der Endstöpsel hat einen Durchmesser von 25 mm und eine Tiefe von 37 mm.
![1211 - Weiß]( "1211 - Weiß")
Endstöpsel (vnr. 1211) aus weißem Kunststoff, in der Kettenseite für das RC-System (Rohrgröße 27 mm). Der Endstöpsel hat einen Durchmesser von 21 mm und eine Tiefe von 65 mm.
Federantrieb:
![Federantrieb]( "Federantrieb")
Das Rollo lässt sich durch Ziehen an der Unterleiste, einer Schnur oder einem im Boden montierten Lederriemen bedienen.
![1201]( "1201")
Beim Federantrieb ist eine Feder (vnr. 1201) in der Rolle montiert.
![1213 - Weiß]( "1213 - Weiß")
![1213 - Grau]( "1213 - Grau")
![1213 - Schwarz]( "1213 - Schwarz")
Schnur zum Herunterziehen (vnr. 1213) mit Quaste aus Kunststoff. In den Farben Weiß, Grau, Schwartz und Braun erhältlich. Die Größe der Quaste H: 29 mm, B: 17 mm, T: 9 mm.
Motorsteuerung:
![Motorsteuerung - Rechts]( "Motorsteuerung - Rechts")
![Motorsteuerung - Links]( "Motorsteuerung - Links")
Für RC system:
Motor 24V ohne RTS - Rechts/Links: 24V Somfy Motor. Der Motor passt zu allen anderen Somfy Motorteilen. Die Maximalkapazität des Motors ist ein Bereich von 5 qm. Fernbedienung, Stromversorgung und RTS-Empfänger sind nicht enthalten.
Motor 12V mit RTS – Rechts/Links: 12V Somfy Motor mit RTS. Der Motor passt zu allen anderen Somfy Motorteilen. Die Maximalkapazität des Motors ist ein Bereich von 5 qm.
Für RM-system:
Motor 230V mit/ohne RTS - Rechts/Links: 230V Somfy Motor. Der Motor passt zu allen anderen Somfy Motorteilen. Die Maximalkapazität des Motors ist ein Bereich von 20 qm.
Für RL-system:
Motor 230V mit/ohne RTS - Rechts/Links: 230V Somfy Motor. Der Motor passt zu allen anderen Somfy Motorteilen. Die Maximalkapazität des Motors ist ein Bereich von 20 qm.
Kettenfarbe:
![1216 - Weiß]( "1216 - Weiß")
![1216 - Grau]( "1216 - Grau")
![1216 - Schwartz]( "1216 - Schwartz")
![1216 - Metall]( "1216 - Metall")
Beim Kettenantrieb kommt die Kette als eine endlose Kette aus Kunststoff oder Metall (vnr. 1216). Die Kunststoffketten sind in den Farben Weiß, Grau und Schwartz erhältlich. Die Metallkette ist in Metallfarbe erhältlich. Die Kugelgröße ist 4,5 x 6 mm.
![1250]( "1250")
Zwei Kettenstopper (Nr. 1250) sind enthalten, die auf die Kette gesetzt wird, um sicherzustellen, dass das Rollo nicht weiter als bis zur Bestellhöhe heruntergerollt oder in die Rolle/die Kassette gerollt wird. Der Kettenstopper hat einen Durchmesser von 7mm.
Achtung: Diese können und müssen nicht eingesetzt werden, wenn die Bedienungslänge kleiner als 50 % der Produkthöhe ist.
Seitenleistenter:
Seitenleisten können nur bei diesen Modellen gewählt werden: C, D, F, G, H und I. Je nach der Produktgröße und dem -Typ variiert die Auswahl an Seitenleisten.
| | RC | RM | RL | F | G | H | I |
| Profil 1 (vnr. 1222) | X | | | | | X | X |
| Profil 3 (vnr. 1223) | X | | | | | | |
| Profil 3 (vnr. 1224) | | X | | | | | |
| Profil 3 (vnr. 1225) | | | X | | | | |
| Profil 4 (vnr. 1246) | | | | X | X | | |
| Profil 4 (vnr. 1247) | | | | X | X | | |
| Bodenleiste 18x18mm (vnr. 1240) | X | X | | | | X | X |
| Bodenleiste 25x25mm (vnr. 1241) | | | X | | | | |
![1222 - Weiß]( "1222 - Weiß")
Seitenleiste (vnr. 1222) für das RC-System aus Metall. In den Farben Weiß, Grau, Schwartz und Braun erhältlich. Die Größe der Seitenleisten: B: 30 mm, T: 20 mm.
![1223 - Weiß]( "1223 - Weiß")
Seitenleiste mit Bürsten (vnr. 1223) für das RC-System aus Metall. In den Farben Weiß und Grau erhältlich. Die Größe der Seitenleisten: B: 40 mm, T: 19 mm.
![1224 - Weiß]( "1224 - Weiß")
Seitenleiste mit Bürsten (vnr. 1224) für das RM-System aus Metall. In den Farben Weiß und Grau erhältlich. Die Größe der Seitenleisten: B: 47 mm, T: 27 mm.
![1225 - Weiß]( "1225 - Weiß")
Seitenleiste mit Bürsten (vnr. 1225) für das RL-System aus Metall. In den Farben Weiß und Grau erhältlich. Die Größe der Seitenleisten: B: 72 mm, T: 29 mm.
![1246 - Weiß]( "1246 - Weiß")
![1246 - Grau]( "1246 - Grau")
![1246 - Schwartz]( "1246 - Schwartz")
![1246 - Braun]( "1246 - Braun")
Seitenleiste (vnr. 1246) für die Modelle F und G aus selbstklebendem PVC. In den Farben Weiß, Grau, Schwartz und Braun erhältlich. Die Größe der Seitenleisten: B: 35 mm, T: 4mm.
![1247 - Weiß]( "1247 - Weiß")
![1247 - Alu]( "1247 - Alu")
Seitenleiste (vnr. 1247) für die Modelle F und G aus Aluminium. In den Farben Weiß und Alu erhältlich. Die Größe der Seitenleisten: B: 54 mm, T: 1,8 mm.
![1240 - Weiß]( "1240 - Weiß")
![1240 - Alu]( "1240 - Alu")
![1240 - Schwartz]( "1240 - Schwartz")
Bodenleiste mit Bürsten (vnr. 1240) für die RC- und RM-Systeme, Modell H und I. In den Farben Weiß, Alu und Schwartz erhältlich. Die Größe der Bodenleiste: B: 18 mm, T: 18 mm.
![1241 - Weiß]( "1241 - Weiß")
![1241 - Alu]( "1241 - Alu")
Bodenleiste mit Bürste (vnr. 1241) für das RL-System. In den Farben Weiß und Alu erhältlich. Die Größe der Bodenleiste: B: 25 mm, T: 25 mm.
Unterleisten:
Die Unterleisten variieren je nach Modell und Systemgröße.
| | Durchzug
![Durchzug]( "Durchzug") | Zunge 1
![Zunge 1]( "Zunge 1") | Zunge 2
![Zunge 2]( "Zunge 2") | Zunge 3
![Zunge 3]( "Zunge 3") |
| A | RC / RM / RL | RC / RM | RC / RM | RC / RM |
| B | RC / RM / RL | RC / RM | RC / RM | RC / RM |
| | 5-eckig: Weiß
![5-eckig: Weiß]( "5-eckig: Weiß") | 5-eckig: Silber
![5-eckig: Silber]( "5-eckig: Silber") | 5-eckig: Braun
![5-eckig: Braun]( "5-eckig: Braun") | 5-eckig: Schwartz
![5-eckig: Schwartz]( "5-eckig: Schwartz") |
| A | RC / RM | RC / RM | RC | RC / RM |
| A2 | RC / RM | RC / RM | RC | RC / RM |
| B | RC / RM | RC / RM | RC | RC / RM |
| B2 | RC / RM | RC / RM | RC | RC / RM |
| C | RC / RM | RC / RM | RC | RC / RM |
| C2 | RC / RM | RC / RM | RC | RC / RM |
| D | RC / RM | RC / RM | RC | RC / RM |
| D2 | RC / RM | RC / RM | RC | RC / RM |
| H | X | X | X | X |
| | Tropfenförmig: Weiß
![Tropfenförmig: Weiß]( "Tropfenförmig: Weiß") | Tropfenförmig: Silber
![Tropfenförmig: Silber]( "Tropfenförmig: Silber") | Tropfenförmig: Schwartz
![Tropfenförmig: Schwartz]( "Tropfenförmig: Schwartz") |
| A | RL | RL | RL |
| A2 | RL | RL | RL |
| B | RL | RL | RL |
| B2 | RL | RL | RL |
| C | RL | RL | RL |
| C2 | RL | RL | RL |
| D | RL | RL | RL |
| D2 | RL | RL | RL |
![1212 - Weiß]( "1212 - Weiß")
![1212 - Grau]( "1212 - Grau")
Auf die Unterleiste mit Durchzug wird ein Endstöpsel (vnr. 1212) aus Kunststoff aufgesetzt. Dieser Endstöpsel ist im Durchzug versteckt. In den Farben Weiß und Grau erhältlich. Die Größe des Endstöpsels: H: 19 mm, B: 11 mm, T: 13 mm.
![5-eckige: Weiß]( "5-eckige: Weiß")
![5-eckige: Silber]( "5-eckige: Silber")
![5-eckige: Schwartz]( "5-eckige: Schwartz")
![5-eckige: Braun]( "5-eckige: Braun")
5-eckige Unterleisten (vnr. 1226) für die RC- und RM-Systeme und das Modell H aus Metall. In den Farben Weiß, Silber, Schwartz und Braun erhältlich (Braun ist nur für RC erhältlich). Die Größe der Unterleiste: H: 20 mm, T: 11 mm.
![1207 - Weiß]( "1207 - Weiß")
![1207 - Grau]( "1207 - Grau")
![1207 - Schwartz]( "1207 - Schwartz")
![1207 - Braun]( "1207 - Braun")
Dazugehöriger Endstöpsel (vnr. 1207) aus Kunststoff. In den Farben Weiß, Grau, Schwartz und Braun erhältlich. Die Größe des Endstöpsels: H: 20 mm, B: 15 mm, T: 13 mm.
![1242 - Weiß]( "1242 - Weiß")
![1242 - Grau]( "1242 - Grau")
![1242 - Schwartz]( "1242 - Schwartz")
![1242 - Braun]( "1242 - Braun")
Auf 5-eckige Unterleisten für ausgespannte Modelle der RC- und RM-Systeme wird ein Endstöpsel (vnr. 1242) aus Kunststoff aufgesetzt.
![Tropfenförmige: Weiß]( "Tropfenförmige: Weiß")
![Tropfenförmige: Silber]( "Tropfenförmige: Silber")
![Tropfenförmige: Schwartz]( "Tropfenförmige: Schwartz")
Tropfenförmige Unterleiste (vnr. 1227) für das RL-System aus Metall. In den Farben Weiß, Silber und Schwartz erhältlich. Die Größe der Unterleiste: H: 35 mm, T: 18 mm.
![1208 - Weiß]( "1208 - Weiß")
![1208 - Grau]( "1208 - Grau")
![1208 - Schwartz]( "1208 - Schwartz")
Dazugehöriger Endstöpsel (vnr. 1208) aus Kunststoff. In den Farben Weiß, Grau und Schwartz erhältlich. Die Größe des Endstöpsels: H: 30 mm, B: 18 mm, T: 20 mm.
![1243 - Weiß]( "1243 - Weiß")
![1243 - Grau]( "1243 - Grau")
![1243 - Schwartz]( "1243 - Schwartz")
Auf die tropfenförmigen Unterleisten für ausgespannte Modelle des RL-Systems wird ein Endstöpsel (vnr. 1243) aus Kunststoff aufgesetzt. In den Farben Weiß, Grau und Schwartz erhältlich. Die Größe des Endstöpsels: H: 35 mm, B: 13 mm, T: 20 mm.
![1248 - Weiß]( "1248 - Weiß")
![1248 - Alu]( "1248 - Alu")
![1248 - Schwarz]( "1248 - Schwarz")
Unterleiste (vnr. 1248) für die Modelle F, G, und I aus Metall. In den Farben Weiß, Alu und Schwartz erhältlich. Die Größe der Unterleiste: H: 26 mm, T: 9 mm.
![1249 - Weiß]( "1249 - Weiß")
![1249 - Grau]( "1249 - Grau")
![1249 - Schwarz]( "1249 - Schwarz")
Dazugehöriger Endstöpsel (vnr. 1249) aus Kunststoff. In den Farben Weiß, Grau und Schwartz erhältlich. Die Größe des Endstöpsels: H: 27 mm, B: 10 mm, T: 10 mm.
Bedienungslänge:
Als Standard wird UNIG Rollo LUX mit einer Bedienungslänge von 75 % der Gardine geliefert. Das heißt, dass die Länge der Bedienungskette 75 % der Gardinenhöhe beträgt.
Darüber hinaus können Sie zwischen mehreren festgesetzten Bedienungslängen wählen.
Ferner können Sie Bedienungslänge mit Kindersicherheit wählen, die der EU-Norm EN 13120 in Bezug auf Kindersicherheit folgt.
Die Regeln der Kindersicherheit sind aus der nachstehenden Tabelle ersichtlich:
| Bedienung | Lösung | Produkthöhe | Bedienungslänge |
| Kettenantrieb | Kettenspanner | < 100 cm | 2/3 der Produkthöhe |
| Kettenantrieb | Kettenspanner | > 100 cm < 250 cm | 100 cm |
| Kettenantrieb | Kettenspanner | > 250 cm | Produkthöhe - 150 cm |
| Federantrieb | Keine | Alle | 20 cm |
![3044]( "3044")
Für den Kettenantrieb mit Kindersicherheit ist ein Kettenspanner (vnr. 3044) aus klarem Kunststoff enthalten. Der Kettenspanner wird in der Wand festgebohrt, und die Kette wird eingesetzt. Die Größe des Kettenspanners: H: 32 mm, B: 30 mm, T: 25 mm.
Aufrollen:
Aufrollen ist nur bei den Modellen A und B zu wählen.
Traditionelles Aufrollen:
![Aufrollen - Traditionelles Aufrollen]( "Aufrollen - Traditionelles Aufrollen")
Umgekehrtes Aufrollen:
![Aufrollen - Umgekehrtes Aufrollen]( "Aufrollen - Umgekehrtes Aufrollen")
Beschläge für Kettenantrieb:
![1205]( "1205")
Universalbeschlag (vnr. 1205) aus Metall für das RC-System. Die Größe des Beschlags: H: 40 mm, B: 25 mm, T: 33 mm.
![1206]( "1206")
Universalbeschlag (vnr. 1206) aus Metall für das RM-System. Die Größe des Beschlags: H: 35 mm, B: 20 mm, T: 53mm.
![1228]( "1228")
Universalbeschlag (vnr. 1228) aus Metall für das RL-System. Die Größe des Beschlags: H: 73 mm, B: 25 mm, T: 83 mm.
![1203 - Weiß]( "1203 - Weiß")
![1203 - Grau]( "1203 - Grau")
![1203 - Schwartz]( "1203 - Schwartz")
![1203 - Braun]( "1203 - Braun")
Deckkappe (vnr. 1203) aus Kunststoff für Universalberschläge auf dem RC-System. Die Deckkappen werden in Sets geliefert. In den Farben Weiß, Grau, Schwartz und Braun erhältlich. Der Größe der Deckkappe: H: 59 mm, B: 54 mm, T: 12 mm.
![1245 - Weiß]( "1245 - Weiß")
![1245 - Grau]( "1245 - Grau")
Montagewinkel (vnr. 1245) aus Kunststoff und Metall für das RC-System. In den Farben Weiß und Grau erhältlich. Die Größe des Montagewinkels: H: 70 mm, B: 19 mm, T: 37 mm.
![1217 - Weiß]( "1217 - Weiß")
![1217 - Grau]( "1217 - Grau")
![1217 - Schwartz]( "1217 - Schwartz")
Deckkappe (vnr. 1217) aus Kunststoff für Universalbeschläge auf dem RM-System. Die Deckkappen werden in Sets geliefert. In den Farben Weiß, Grau und Schwartz erhältlich. Die Größe der Deckkappe: H: 63 mm, B: 55 mm, T: 13 mm.
![1220 - Weiß]( "1220 - Weiß")
![1220 - Grau]( "1220 - Grau")
![1220 - Schwartz]( "1220 - Schwartz")
Deckkappe (vnr. 1220) aus Kunststoff für Universalbeschläge auf dem RL-System. Die Deckkappen werden in Sets geliefert. In den Farben Weiß, Grau und Schwartz erhältlich. Die Größe der Deckkappe: H: 84 mm, B: 19 mm, T: 5 mm.
Beschläge für Federantrieb::
![1205]( "1205")
Universalbeschlag (vnr. 1205) aus Metall für das RC-System. Die Größe des Beschlags: H: 40 mm, B: 25 mm, T: 33 mm.
![1202 - Weiß]( "1202 - Weiß")
![1202 - Grau]( "1202 - Grau")
![1202 - Schwartz]( "1202 - Schwartz")
Deckkappe (vnr. 1202) aus Kunststoff. Die Deckkappen werden in Sets geliefert. In den Farben Weiß, Grau und Schwartz erhältlich. Die Größe der Deckkappe: H: 45 mm, B: 43 mm, T: 27 mm.
![1245 - Weiß]( "1245 - Weiß")
![1245 - Grau]( "1245 - Grau")
Montagewinkel (vnr. 1245) aus Kunststoff und Metall für das RC-System. In den Farben Weiß und Grau erhältlich. Die Größe des Montagewinkels: H: 70 mm, B: 19 mm, T: 37 mm.
Beschläge für Montageprofil (Modell B und B2):
![1214 - Weiß]( "1214 - Weiß")
![1214 - Alu]( "1214 - Alu")
![1214 - Schwartz]( "1214 - Schwartz")
Wandbeschlag (vnr. 1214) aus Metall für das RC-System. In den Farben Weiß, Alu und Schwartz erhältlich. Die Größe des Wandbeschlags: H: 50 mm, B: 20 mm, T: 60 mm.
![1215 - Weiß]( "1215 - Weiß")
![1215 - Alu]( "1215 - Alu")
![1215 - Schwartz]( "1215 - Schwartz")
Deckenbeschlag (vnr. 1215) aus Metall für das RC-System. In den Farben Weiß, Alu und Schwartz erhältlich. Die Größe des Deckenbeschlags: H: 13 mm, B: 20 mm, T: 43 mm.
![1244]( "1244")
Klemmbeschlag (vnr. 1244) aus Kunststoff und Metall für das RC-System. Die Größe des Klemmbeschlags: H: 25 mm, B: 19 mm, T: 76 mm.
![1219]( "1219")
Universalbeschlag (vnr. 1219) aus Metall für das RM-System. Die Größe des Universalbeschlags: H: 6 mm, B: 19 mm, T: 44 mm.
Beschläge für Modelle mit Kassette (C, C2, D und D2):
![1214 - Weiß]( "1214 - Weiß")
![1214 - Alu]( "1214 - Alu")
![1214 - Schwartz]( "1214 - Schwartz")
Wandbeschlag (vnr. 1214) aus Metall für das RC-System. In den Farben Weiß, Grau und Schwartz erhältlich. Die Größe des Wandbeschlags: H: 50 mm, B: 20 mm, T: 60 mm.
![1215 - Weiß]( "1215 - Weiß")
![1215 - Alu]( "1215 - Alu")
![1215 - Schwartz]( "1215 - Schwartz")
Deckenbeschlag (vnr. 1215) aus Metall für das RC-System. In den Farben Weiß, Alu und Schwartz erhältlich. Die Größe des Deckenbeschlags: H: 13 mm, B: 20 mm, T: 43 mm.
![1244]( "1244")
Klemmbeschlag (vnr. 1244) aus Kunststoff und Metall für das RC-System. Die Größe des Klemmbeschlags: H: 25 mm, B: 19 mm, T: 76 mm.
![1218 - Weiß]( "1218 - Weiß")
![1218 - Alu]( "1218 - Alu")
Wandbeschlag (vnr. 1218) aus Metall für das RM-System. In den Farben Weiß, Alu und Schwartz erhältlich. Die Größe des Wandbeschlags: H: 45 mm, B: 26 mm, T: 63 mm.
![1219]( "1219")
Universalbeschlag (vnr. 1219) aus Metall für das RM-System. Die Größe des Universalbeschlags: H: 6 mm, B: 19 mm, T: 44 mm.
![1221 - Weiß]( "1221 - Weiß")
![1221 - Alu]( "1221 - Alu")
![1221 - Schwarz]( "1221 - Schwarz")
Universalbeschlag (vnr. 1221) aus Metall für das RL-System. In den Farben Weiß, Alu und Schwartz erhältlich. Die Größe des Universalbeschlags: H: 201 mm, B: 30 mm, T: 199 mm.
Bodenbeschläge für ausgespannte Modelle:
Drahteinführungs-System (vnr. 1229/1230) aus Kunststoff für die RC-, RM- und RL-Systeme. In den Farben Weiß, Grau, Schwartz und Braun erhältlich. Das Drahteinführungs-System hat einen Durchmesser von 13 mm und eine Tiefe von 16 mm.
![1231 - Alu]( "1231 - Alu")
Winkelbeschlag (vnr. 1231) aus Metall für die RC-, RM- und RL-Systeme. In den Farben Weiß und Alu erhältlich. Die Größe des Winkelbeschlags: H: 30 mm, B: 12 mm, T: 18 mm.
Zusätzliches:
![1200 - Weiß]( "1200 - Weiß")
![1200 - Grau]( "1200 - Grau")
![1200 - Schwartz]( "1200 - Schwartz")
Für den Kettenantrieb können Sie ein Gewicht (vnr. 1200) aus Kunststoff wählen. Das Gewicht muss im Boden der Kette montiert werden, so dass die Kette stabil hängt. In den Farben Weiß, Grau und Schwartz erhältlich. Die Größe des Gewichts: H: 60 mm, B: 20 mm, T: 20 mm.
Servicezeichnung:
![Rollo LUX Servicezeichnung]( "Rollo LUX Servicezeichnung")
Die obige Servicezeichnung ist eine Skizze unseres UNIG Rollos LUX. Beachten Sie bitte, dass die Komponenten je nach Modell variieren können. Deshalb werden alle Zeichnungskomponenten nicht in allen Modellen und Typen enthalten sein.
Mehr lesen
