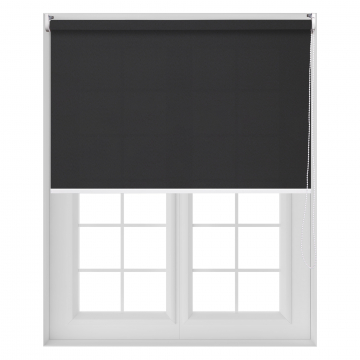

Rollo - LUX Rollo - LUX Eine minimalistische und elegante Gardine mit vielen Design- und Bedienungsmöglichkeiten. UNIG Rollo LUX kombiniert persönlichen Stil mit Funktionalität und wird in hoher Qualität nach Ihren Wünschen hergestellt. Warum sollte ich ein... 452.9

Rollo - LUX Rollo - LUX Rollo - LUX

Produktinfos

Eine minimalistische und elegante Gardine mit vielen Design- und Bedienungsmöglichkeiten. UNIG Rollo LUX kombiniert persönlichen Stil mit Funktionalität und wird in hoher Qualität nach Ihren Wünschen hergestellt.

Warum sollte ich ein Rollo wählen?
Wenn Sie eine moderne, stilechte und elegante Gardine mit vielen Möglichkeiten in Bezug auf Design, Größe sowie Stoffeigenschaften möchten, dann ist das Rollo eine naheliegende Wahl.

Elegant und funktionell
UNIG Rollo LUX ist eine hochwertige Gardine, die sich auf der Basis von vielen verschiedenen Farben und Stoffqualitäten gestalten lässt, so dass sie genau Ihre Bedarfe erfüllt. Mit diesen Möglichkeiten ist das Rollo für alle Zimmer Ihrer Wohnung perfekt geeignet. Das Rollo ist eine getestete und elegante Gardine, die mit an verschiedene Größen angepassten Aluminiumrohren sowie speziellen Metallbeschlägen für eine verbesserte Stärke verstärkt ist.

Eine durchgedachte Gardine
Unser qualitätsbewusstes UNIG Rollo LUX ist mit Systemen von hoher technischer Qualität hergestellt und wird kontinuierlich während des Produktionsprozesses nach strengen Qualitätsanforderungen kontrolliert. Das System und die Beschläge des UNIG Rollos LUX sind perfekt ausbalanciert, so dass der Stoff zentral auf der Rolle bleibt und in den Seiten nicht aufschlitzt wird. Ferner ist die Montage bzw. Demontage sehr einfach – nur ein Klick auf den Verschluss – was auch die Reinigung im Wesentlichen vereinfacht. Versteckte oder sichtbare Unterleiste sowie Bedienung und Aufrollen nach Bedarf.

Viele Anwendungsmöglichkeiten
UNIG Rollo LUX ist ideal als Verdunkelungsgardine und ist mit zusätzlichen Seitenleisten erhältlich, die das Licht in den Seiten ganz ausschließt. Auch perfekt für das Kinder- und Schlafzimmer. Unsere große Auswahl an für Waschräume und Badezimmer geeigneten Stoffen erfüllt die Anforderungen an das Badezimmer, die Küche und die Waschküche. Wollen Sie das Licht in das Zimmer einlassen, sondern dem Widerschein des Fernsehers sowie des Computerschirms entgegenwirken, dann bietet der Screen-Stoff eine Reihe von Möglichkeiten an. Rollo LUX mit Screen-Stoff finden Sie hier.

UNIG Rollo LUX lässt sich mit folgenden Kombinationen herstellen:

  • Modell: A - Standard, A2 - Standard ausgespannt, B - Profil, B2 - Profil ausgespannt, C - Kassette viereckig, C2 - Kassette viereckig ausgespannt, D - Kassette rund, D2 - Kassette rund ausgespannt, F - Kassette für Glasleiste mit Kette, G – Kassette für Glasleiste mit Griff, H - Minikassette und I - Minikassette ausgespannt
  • Rohrgröße: 27 mm, 29 mm, 32 mm, 38 mm, 43 mm, 44 mm, 52 mm, 65 mm und 75 mm
  • Profilfarbe (Modell B und B2): Weiß und Grau
  • Kassettenfarbe (C, C2, D, D2, F, G, H und I): Weiß, Grau, Schwartz und Braun
  • Steuerung: Kettenantrieb, Federantrieb und Motorsteuerung
  • Kettenfarbe: Weiß (Kunststoff), Grau (Kunststoff), Schwartz (Kunststoff) und Metallkette
  • Seitenleisten (Modell C, C2, D, D2, F, G, H und I): Profil 1 und Profil 3
  • Unterleiste: Durchzug, Weiß (Aluminium), Alu (Aluminium), Schwartz (Aluminium), Braun (Aluminium) und schwere 1-3/li>
  • Bedienungslänge: 75 %, 100 cm, 150 cm, 200 cm, 250 cm, 300 cm und Kindersicherheit
  • Aufrollen (Modell A und B): Traditionell und umgekehrt
  • Beschläge: Kettenantrieb, Federantrieb und Winkelbeschlag
  • Zusätzliches: Gewicht für Stabilhalten der Bedienungskette

Bitte Folgendes beachten:

  • Screen-Stoff: Hat einen transparente Effekt, wo sich das Licht befindet. Das heißt – wenn es am Abend draußen dunkel und drinnen hell ist, wird man in derselben Weise reingucken können, wie man am Tag rausgucken kann.
  • Federantrieb: In der Regel muss das Breitenmaß mehr als 33 % des Höhenmaßes betragen.
  • UNIG Rollo LUX wird nach den von Ihnen angegebenen Maßen hergestellt. UNIG hat eine Produktionsmarge von +/- 3mm in der Breite und in der Höhe.

Bevor Sie Ihre Bestellung aufgeben, beachten Sie bitte, dass folgende Fälle keine Reklamationsgründe sind:

  • Rollos dürfen nur in ihrer bestellten Höhe verwendet werden. Wenn das Rollo zu weit heruntergezogen wird, wird der Stoff von der Rolle abgewickelt.
  • Der Stoff wird in den Seiten wegen falscher (schiefer) Montage aufschlitzt.
  • Wenn Sie keine kostenlosen Stoffmuster bestellt haben, und Sie eine Gardine erhalten, die von der Stofffarbe am Computer/Tablet/Handyschirm abweicht, ist dies kein berechtigter Reklamationsgrund.
  • Die Einfärbung kann sich von Rolle zu Rolle unterscheiden. Wollen Sie sich somit sichern, dass die Farbe aller Gardinen identisch ist, sollten Sie alle Gardinen im gleichen Auftrag bestellen.
  • Die Gardine läuft zu stramm wegen falscher (schiefer) Montage.
  • Schäden bei der Federbedienung, wenn die Gardine nicht langsam aufgerollt ist und unterwegs losgelassen wurde.
  • Wenn die Gardine mit der Federbedienung wegen einer zu schmalen Gardine schief rollt.
  • Biegender Stoff muss mindestens 3 Monate vor dem Aufrichten hängen.

Weniger lesen

Technische Informationen

Mit dem UNIG Rollo LUX bekommen Sie:

  • Rollo
  • Beschläge

Mögliche Maße:
UNIG Rollo LUX kann, je nach Modell und Stoff, in Breiten von 15 cm bis 400 cm sowie in Höhen von 10 cm bis 400 cm hergestellt werden. Die von Ihnen bestellten Maße werden die Maße der fertigen Gardine (einschl. Beschläge und Kappen). Wir werden zusätzlichen Stoff auf die Rolle legen, so dass das Rohr bei der Verwendung in der Bestellhöhe gut deckt ist.

Der Stoff wird ohne Stoffverbindungen hergestellt, es sei den, entweder die Breite oder die Höhe übersteigt 165 cm.

Größen:
Wir empfehlen, dass die Breite mindestens 33 % der Höhe beträgt, und dass die Maximalhöhe 160 cm beträgt, um zu vermeiden, dass die Gardine schief rollt.

ACHTUNG: Rollos dürfen nur in ihrer Bestellhöhe verwendet werden. Wenn das Rollo zu weit heruntergezogen wird, wird der Stoff von der Rolle abgewickelt. Dies ist kein Reklamationsgrund.

Modelle:
Es gibt 12 verschiedene Modelle:

A - Standard:


A - Standard




Klassisches Modell, das verwendet werden kann, wo sich die Beschläge an der Montageoberfläche einfach anschrauben lassen. Die Beschläge werden montiert, und die Gardine wird in die Endstücke eingeklickt.

Die Stoffbreite ist 30 mm schmaler als die Gesamtbreite des RC-Systems.
Die Stoffbreite ist 37 mm schmaler als die Gesamtbreite des RM-Systems.
Die Stoffbreite ist 50 mm schmaler als die Gesamtbreite des RL-Systems.

Größe RC

Größe RM

Größe RL

Wandmontage

Wandmontage

Wandmontage

RC - Vægmonteirng

RM - VægmonteringRL - Vægmontering

Größe RC

Größe RM

Größe RL

Deckenmontage

Deckenmontage

Deckenmontage

RC - Loftmontering

RM - LoftmonteringRL - Loftmontering

































A2 - Standard ausgespannt:


A2 - Standard udspændt




Klassisches ausgespanntes Modell, das verwendet werden kann, wo sich die Beschläge an der Montageoberfläche einfach anschrauben lassen. Die Beschläge werden montiert, und die Gardine wird in die Endstücke eingeklickt.

Die Stoffbreite ist 42 mm schmaler als die Gesamtbreite des RC-Systems.
Die Stoffbreite ist 50 mm schmaler als die Gesamtbreite des RM-Systems.
Die Stoffbreite ist 50 mm schmaler als die Gesamtbreite des RL-Systems.

Größe RC

Größe RM

Größe RL

Wandmontage

Wandmontage

Wandmontage

RC - Vægmonteirng

RM - VægmonteringRL - Vægmontering

Größe RC

Größe RM

Größe RL

Deckenmontage

Deckenmontage

Deckenmontage

RC - Loftmontering

RM - LoftmonteringRL - Loftmontering


















B - Profil:


B - Profil




Ähnlich dem Standard – enthält aber auch ein Montageprofil, das bei zarten Montageoberflächen die Montage vereinfacht. Mit dem Montageprofil lassen sich die Beschläge mit bis zu 5 cm Toleranz anbringen. Das Profil wird aus extrudiertem Aluminium in den Farben Weiß oder Grau hergestellt.

Die Stoffbreite ist 30 mm schmaler als die Gesamtbreite des RC-Systems.
Die Stoffbreite ist 37 mm schmaler als die Gesamtbreite des RM-Systems.

Größe RC

Größe RM

Wandmontage

Wandmontage

RC - Vægmonteirng

RM - Vægmontering

Größe RC

Größe RM

Deckenmontage

Deckenmontage

RC - Loftmontering

RM - Loftmontering















B2 - Profil ausgespannt:

B2 - Profil udspændt




Ähnlich dem Modell Standard ausgespannt – enthält aber auch ein Montageprofil, das bei zarten Montageoberflächen die Montage vereinfacht. Mit dem Montageprofil lassen sich die Beschläge mit bis zu 5 cm Toleranz anbringen. Das Profil wird aus extrudiertem Aluminium in den Farben Weiß oder Grau hergestellt.

Die Stoffbreite ist 42 mm schmaler als die Gesamtbreite des RC-Systems.
Die Stoffbreite ist 50 mm schmaler als die Gesamtbreite des RM-Systems.

Größe RC

Größe RM

Wandmontage

Wandmontage

RC - Vægmonteirng

RM - Vægmontering

Größe RC

Größe RM

Deckenmontage

Deckenmontage

RC - Loftmontering

RM - Loftmontering





























C - Kassette viereckig:


C - Kassette firkantet




Geschlossene viereckige Aluminiumkassette (H: 64 mm, T: 54 mm), die das Rollosystem und die Stoffrolle versteckt.

Die Stoffbreite ist 30 mm schmaler als die Gesamtbreite des RC-Systems.
Die Stoffbreite ist 37 mm schmaler als die Gesamtbreite des RM-Systems.
Die Stoffbreite ist 50 mm schmaler als die Gesamtbreite des RL-Systems.

Größe RC

Größe RM

Größe RL

Wandmontage

Wandmontage

Wandmontage

RC - Vægmonteirng

RM - VægmonteringRL - Vægmontering

Größe RC

Größe RM

Größe RL

Deckenmontage

Deckenmontage

Deckenmontage

RC - LoftmonteringRM - LoftmonteringRL - Loftmontering

































C2 - Kassette viereckig ausgespannt:


C2 - Kassette firkantet udspændt




Geschlossene ausgespannte viereckige Aluminiumkassette (H: 64 mm, T: 54 mm), die das Rollosystem und die Stoffrolle versteckt.

Die Stoffbreite ist 42 mm schmaler als die Gesamtbreite des RC-Systems.
Die Stoffbreite ist 50 mm schmaler als die Gesamtbreite des RM-Systems.
Die Stoffbreite ist 50 mm schmaler als die Gesamtbreite des RL-Systems.

Größe RC

Größe RM

Größe RL

Wandmontage

Wandmontage

Wandmontage

RC - Vægmonteirng

RM - VægmonteringRL - Vægmontering

Größe RC

Größe RM

Größe RL

Deckenmontage

Deckenmontage

Deckenmontage

RC - LoftmonteringRM - LoftmonteringRL - Loftmontering

































D - Kassette rund:


D - Kassette rund




Geschlossene runde Aluminiumkassette (H: 55 mm, T: 60 mm), die das Rollosystem und die Stoffrolle versteckt.

Die Stoffbreite ist 30 mm schmaler als die Gesamtbreite des RC-Systems.
Die Stoffbreite ist 37 mm schmaler als die Gesamtbreite des RM-Systems.
Die Stoffbreite ist 50 mm schmaler als die Gesamtbreite des RL-Systems.

Größe RC

Größe RM

Größe RL

Wandmontage

Wandmontage

Wandmontage

RC - Vægmonteirng

RM - VægmonteringRL - Vægmontering

Größe RC

Größe RM

Größe RL

Deckenmontage

Deckenmontage

Deckenmontage

RC - LoftmonteringRM - LoftmonteringRL - Loftmontering

















D2 - Kassette rund ausgespannt:


D2 - Kassette rund udspændt




Geschlossene ausgespannte runde Aluminiumkassette (H: 55 mm, T: 60 mm), die das Rollosystem und die Stoffrolle versteckt.

Die Stoffbreite ist 42 mm schmaler als die Gesamtbreite des RC-Systems.
Die Stoffbreite ist 50 mm schmaler als die Gesamtbreite des RM-Systems.
Die Stoffbreite ist 50 mm schmaler als die Gesamtbreite des RL-Systems.

Größe RC

Größe RM

Größe RL

Wandmontage

Wandmontage

Wandmontage

RC - Vægmonteirng

RM - VægmonteringRL - Vægmontering

Größe RC

Größe RM

Größe RL

Deckenmontage

Deckenmontage

Deckenmontage

RC - LoftmonteringRM - LoftmonteringRL - Loftmontering

































F - Kassette für Glasleiste mit Kette:


F - Kassette til glasliste med kædetræk




Rollo in Kassette und mit Seitenleisten zur Montage an der Glasleiste mit Kettenantrieb. Dieses Modell eignet sich besonders gut für Kippfenster und nach innen öffnende Fenster, da die Kassette direkt am Fenster montiert ist. Je nach Maß ist das Modell F mit selbstklebenden PVC-Seitenleisten oder Alu-Seitenleisten erhältlich, die festzuschrauben sind.

NB: Ein Abstandsstück für größere Gardinen ist enthalten, um zu vermeiden, dass der Stoff gegen das Glas stößt.

NB: Die Maximalneigung: 15 Grad.

Die Tiefe der Glasleiste muss mindestens 14 mm betragen (12 mm mit Abstandsstück).

Die Stoffbreite ist 106 mm schmaler als die Glasbreite.

Montage:
F - Kassette til glasliste med kæde













G - Kassette für Glasleiste mit Griff:


G - Kassette til glasliste med greb




Rollo in Kassette und mit Seitenleisten zur Montage an der Glasleiste mit Griff. Dieses Modell eignet sich besonders gut für Kippfenster und nach innen öffnende Fenster, da die Kassette direkt am Fenster montiert ist. Je nach Maß ist das Modell G mit selbstklebenden PVC-Seitenleisten oder Alu-Seitenleisten erhältlich, die festgeschraubt werden können. Die Kassette lässt sich sowohl oben als unten des Fensters montieren. Die Gardine lässt sich in allen Positionen stoppen. Als Option können Sie auch eine Bedienungsstange in der Höhe von 100 cm, 150 cm oder 200 cm kaufen.

NB: Ein Abstandsstück für größere Gardinen ist enthalten, um zu vermeiden, dass der Stoff gegen das Glas stößt.

NB: Maximalneigung: 15 Grad.

Die Tiefe der Glasleiste muss mindestens 14 mm betragen (12 mm mit Abstandsstück).

Die Stoffbreite ist 95 mm schmaler als die Glasbreite.

Montage:

G - Kassette til glasliste med greb













H - Minikassette:


H - Minikassette




Rollo in Aluminiumkassette (H: 48 mm, T: 45 mm). Wegen der kleinen Größe der Kassette ist dieses Modell für kleine Fenster besonders gut geeignet, wo eine Kassette erwünscht ist.

Die Stoffbreite ist 30 mm schmaler als die Gesamtbreite.

Montage:

Wandmontage

Deckenmontage

H - Vægmonteirng

H - Loftmontering

















I - Minikassette ausgespannt:


I - Minikassette udspændt




Rollo ausgespannt in Aluminiumkassette (H: 48 mm, T: 45mm) mit Griff. Wegen der kleinen Größe der Kassette ist dieses Modell für kleine Fenster besonders gut geeignet, wo eine Kassette erwünscht ist. Die Kassette kann sowohl oben als unten des Fensters montiert werden. Die Gardine lässt sich in allen Positionen stoppen. Als Option können Sie auch eine Bedienungsstange in der Höhe 100 cm, 150 cm oder 200 cm kaufen.

NB: Die Maximalneigung: 15 Grad.

Die Stoffbreite ist 21 mm schmaler als die Gesamtbereite.

Montage:

I - Minikassette udspændt















Rohrgröße:
Die Qualität spielt eine sehr große Rolle, und deshalb muss die richtige Rohrgröße für die Gardine verwendet werden. Mit einem zu dünnen Rohr wird der Stoff schief rollen, und ein Schlag inmitten der Beschläge kann somit entstehen.

Wir wechseln automatisch zwischen drei Systemen (RC, RM und RL) für die Modelle A-D2, die verschiedenen Rohrgrößen haben, so dass die Qualität immer prima ist*.

Rohrgröße

*In der Regel stellen wir nur Gardinen auf vertretbaren Rohrgrößen her. Wir können aber je nach Wunsch auf andere Rohrgrößen aufrüsten.

Die Breite bzw. die Höhe des Rollos ist für die zu verwendende Rohrgröße maßgeblich. Ist die Rohrgröße zu klein, wird die Gardine schief rollen, und das Rohr kann wegen des Stoffgewichts biegen. Mit UNIG bekommen Sie eine Qualität, die sicherstellt, dass die Gardine gleich rollt, und dass das Rohr seine Stärke bewahrt.

Sie müssen sich darüber keine Sorgen machen, denn bei Ihrer Eingabe der Breite bzw. der Höhe werden wir automatisch die richtige Rohrgröße finden. Wir werden aber gerne eine Empfehlung unserer Kunden weitergeben. Die meisten Kunden wählen die Rohrgröße RM statt der Rohrgröße RC, da das Design eleganter ist, und ferner gibt es ein größeres Gesamterlebnis in Bezug auf die Bedienung und das Aufrollen des Stoffes.

Wenn Sie mehrere eng aneinander hängende Rollos in verschiedenen Größen haben, empfehlen wir Ihnen, dieselbe Rohrgröße aller Rollos zu wählen, so dass alle Rollos identisch aussehen werden.

RC-system:
Das RC-System hat folgende Einschränkungen:
Kettenbedienung: Wird bei einer Maximalbreite von 240 cm und einer Maximalhöhe von 350 cm eingeschränkt.
Federbedienung: Wird bei einer Maximalbreite von 200 cm und einer Maximalhöhe von 200 cm bei transparentem Stoff eingeschränkt, und bei einer Breite von mehr als 150 cm ist eine Rohrgröße von 32 mm erforderlich. Bei einer Maximalbreite von 175 cm und einer Maximalhöhe von 200 cm bei Verdunkelungsstoff und bei einer Breite von mehr als 120 cm ist eine Rohrgröße von 32 mm erforderlich.
Federn sind nicht fest genug, Gardinenstoffe mit einer Höhe von mehr als 200 cm zu bedienen.
Die Produkt- bzw. die Stoffbreite variiert je nach Modell. Die Unterschiede finden Sie in der nachstehenden Tabelle:

 AA2BB2CC2DD2
Produktbreite240 cm240 cm240 cm240 cm200 cm*200 cm*200 cm*200 cm*
Produkthöhe mit Kettenantrieb300 cm300 cm300 cm300 cm300 cm*300 cm*300 cm*300 cm*
Produkthöhe mit Federantrieb200 cmWird nicht hergestellt200 cmWird nicht hergestellt200 cmWird nicht hergestellt200 cmWird nicht hergestellt
Stoffbreite vs. Produktbreite-30mm-42mm-30mm-42mm-30mm-42mm-30mm

-42mm

*Für Verdunkelungsstoffe ist die Produktbreite max. 180 cm, und die Produkthöhe ist max. 250 cm.

Kassettengrößen:

 C viereckigC2D rundD2
Größe bei Wandmontage54x64mm54x64mm60x55mm60x55mm
Größe bei Deckenmontage54x64mm54x64mm60x55mm60x55mm





RM-system:
Das RM-System hat folgende Einschränkungen:
Kettenbedienung: Wird bei einer Maximalbreite von 280 cm und einer Maximalhöhe von 350 cm eingeschränkt.
Federbedienung: Wird nicht hergestellt, da keine Federn fest genug sind.
Die Produkt- bzw. die Stoffbreite variiert je nach Modell. Die Unterschiede finden Sie in der nachstehenden Tabelle:

 AA2BB2CC2DD2
Produktbreite280 cm280 cm280 cm280 cm280 cm280 cm280 cm280 cm
Produkthöhe mit Kettenantrieb350 cm350 cm350 cm350 cm350 cm350 cm350 cm350 cm
Produkthöhe mit FederantriebWird nicht hergestelltWird nicht hergestelltWird nicht hergestelltWird nicht hergestelltWird nicht hergestelltWird nicht hergestelltWird nicht hergestelltWird nicht hergestellt
Stoffbreite vs. Produktbreite-37mm-50mm-37mm-50mm-37mm-50mm-37mm-50mm



Kassettengrößen:

 C viereckigC2D rundD2
Größe bei Wandmontage76x76mm76x76mm81x78mm81x78mm
Größe bei Deckenmontage75x78mm75x78mm79x78mm79x78mm






RL-system:
Das RL-System hat folgende Einschränkungen:
Kettenbedienung: Wird bei einer Maximalbreite von 400 cm und einer Maximalhöhe von 400 cm eingeschränkt.
Federbedienung: Wird nicht hergestellt, da keine Federn fest genug sind.
Die Produkt- bzw. die Stoffbreite variiert je nach Modell. Die Unterschiede finden Sie in der nachstehenden Tabelle:

 AA2BB2CC2DD2
Produktbreite400 cm400 cmWird nicht hergestelltWird nicht hergestellt400 cm400 cm400 cm400 cm
Produkthöhe mit Kettenantrieb400 cm400 cmWird nicht hergestelltWird nicht hergestellt400 cm400 cm400 cm400 cm
Produkthöhe mit FederantriebWird nicht hergestelltWird nicht hergestelltWird nicht hergestelltWird nicht hergestelltWird nicht hergestelltWird nicht hergestelltWird nicht hergestelltWird nicht hergestellt
Stoffbreite vs. Produktbreite-50mm-50mmWird nicht hergestelltWird nicht hergestellt-50mm-50mm-50mm-50mm



Kassettengrößen:

 C viereckigC2D rundD2
Größe bei Wandmontage102x119mm102x119mm113x117mm113x117mm
Größe bei Deckenmontage102x119mm102x119mm113x106mm113x106mm



Ferner bieten wir zwei Sondersysteme für unsere Modelle F-I an, die nur für die Rohrgröße 27 mm erhältlich ist.

Kassette für Glasleiste und Minikassette
GardinenmaßB: 0-100 cmB: 0-150 cm
H: 150 cm27mm27mm
H: 200 cm27mmWird nicht hergestellt






Kassette für Glasleiste und Minikassette
Die Kassette für Glasleiste und Minikassette hat folgende Einschränkungen:
Kettenbedienung: Wird bei einer Maximalbreite von 150 cm und einer Maximalhöhe von 200 cm eingeschränkt. Die Maximalgröße hängt von der Dicke des gewählten Stoffs ab.
Die Produkt- bzw. die Stoffbreite variieren je nach Modell. Die Unterschiede finden Sie in der nachstehenden Tabelle:

 FGHI
Produktbreite100cm/150cm150 cm100cm/150cm150 cm
Produkthöhe mit Kettenantrieb100cm/150cm150 cm100cm/150cm150 cm
Produkthöhe mit FederantriebWird nicht hergestelltWird nicht hergestelltWird nicht hergestelltWird nicht hergestellt
Stoffbreite vs. Produktbreite-106mm-95mm-30mm-21mm



Kassettengrößen:



 FGHI
Größe bei Wandmontage29,2x48x5mm29,2x48x5mm45,3x48,4mm45,3x48,4mm
Größe bei DeckenmontageWird nicht hergestelltWird nicht hergestellt45,3x48,4mm 45,3x48,4mm



  Profilfarbe:

Profilfarbe - WeißProfilfarbe - Grau




Profilfarbe ist nur bei Modellen mit Profil zu wählen (B und B2). Das Profil ist in Weiß und Grau erhältlich. Die Größe des Profils im RC-System (H: 55x21 mm) und RM-System (H: 35 mm, T: 21 mm).



Kassettenfarbe:
Kassettenfarbe - WeißKassettenfarbe - GrauKassettenfarbe - SchwartzKassettenfarbe - Braun




Kassettenfarbe ist nur bei Modellen mit Kassette zu wählen (C, C2, D, D2, F, G, H und I). Die Kassette ist in den Farben Weiß, Grau, Schwartz und Braun erhältlich.



Steuerungsmöglichkeiten:
Kettenantrieb - RechtsKettenantrieb - Links




Kettenantrieb: Der Kettenantrieb kann entweder an der rechten oder an der linken Seite angebracht werden.



1204 - Weiß1204 - Grau1204 - Schwartz1204 - Braun




Kettengehäuse (vnr. 1204) aus Kunststoff für das RC-System für die Modelle A, A2, B und B2. Das Kettengehäuse wird in Sets von zwei Teilen geliefert. In den Farben Weiß, Grau, Schwartz und Braun erhältlich. Die Größe des Kettengehäuses: H: 61 mm, B: 59 mm, T: 15 mm.



1233 - Weiß1233 - Grau1233 - Schwartz




Kettengehäuse (vnr. 1233) aus Kunststoff für das RM-System. In den Farben Weiß, Grau, und Schwartz erhältlich. Das Kettengehäuse hat einen Durchmesser von 50 mm und eine Tiefe von 50 mm.



1234 - Weiß




Federnder Endstöpsel (vnr. 1234) entgegengesetztes Kettengehäuse für das RM-System aus weißem Kunststoff. Der Endstöpsel hat einen Durchmesser von 35 mm und eine Tiefe von 65 mm.



1236 - Weiß1236 - Grau1236 - Schwartz






Kettengehäuse (vnr. 1236) aus Kunststoff für das RL-System. In den Farben Weiß, Grau, und Schwartz erhältlich. Das Kettengehäuse hat einen Durchmesser von 70 mm und eine Tiefe von 50 mm.



1237 - Weiß1237 - Grau1237 - Schwartz






Endstöpsel (vnr. 1237) entgegengesetztes Kettengehäuse für das RL-System aus Kunststoff. In den Farben Weiß, Grau, und Schwartz erhältlich. Der Endstöpsel hat einen Durchmesser von 45 mm und eine Tiefe von 50 mm.



1209 - Weiß






Endstöpsel (vnr. 1209) aus weißem Kunststoff, entgegengesetztes Kettengehäuse für das RC-System (Rohrgröße 27 mm). Der Endstöpsel hat einen Durchmesser von 25 mm und eine Tiefe von 37 mm.



1211 - Weiß






Endstöpsel (vnr. 1211) aus weißem Kunststoff, in der Kettenseite für das RC-System (Rohrgröße 27 mm). Der Endstöpsel hat einen Durchmesser von 21 mm und eine Tiefe von 65 mm.



Federantrieb:
Federantrieb




Das Rollo lässt sich durch Ziehen an der Unterleiste, einer Schnur oder einem im Boden montierten Lederriemen bedienen.



1201






Beim Federantrieb ist eine Feder (vnr. 1201) in der Rolle montiert.



1213 - Weiß

1213 - Grau1213 - Schwarz




Schnur zum Herunterziehen (vnr. 1213) mit Quaste aus Kunststoff. In den Farben Weiß, Grau, Schwartz und Braun erhältlich. Die Größe der Quaste H: 29 mm, B: 17 mm, T: 9 mm.



Motorsteuerung:
Motorsteuerung - RechtsMotorsteuerung - Links




Für RC system:
Motor 24V ohne RTS - Rechts/Links: 24V Somfy Motor. Der Motor passt zu allen anderen Somfy Motorteilen. Die Maximalkapazität des Motors ist ein Bereich von 5 qm. Fernbedienung, Stromversorgung und RTS-Empfänger sind nicht enthalten.

Motor 12V mit RTS – Rechts/Links: 12V Somfy Motor mit RTS. Der Motor passt zu allen anderen Somfy Motorteilen. Die Maximalkapazität des Motors ist ein Bereich von 5 qm.

Für RM-system:
Motor 230V mit/ohne RTS - Rechts/Links: 230V Somfy Motor. Der Motor passt zu allen anderen Somfy Motorteilen. Die Maximalkapazität des Motors ist ein Bereich von 20 qm.

Für RL-system:
Motor 230V mit/ohne RTS - Rechts/Links: 230V Somfy Motor. Der Motor passt zu allen anderen Somfy Motorteilen. Die Maximalkapazität des Motors ist ein Bereich von 20 qm.

Kettenfarbe:
1216 - Weiß1216 - Grau1216 - Schwartz1216 - Metall





Beim Kettenantrieb kommt die Kette als eine endlose Kette aus Kunststoff oder Metall (vnr. 1216). Die Kunststoffketten sind in den Farben Weiß, Grau und Schwartz erhältlich. Die Metallkette ist in Metallfarbe erhältlich. Die Kugelgröße ist 4,5 x 6 mm.



1250






Zwei Kettenstopper (Nr. 1250) sind enthalten, die auf die Kette gesetzt wird, um sicherzustellen, dass das Rollo nicht weiter als bis zur Bestellhöhe heruntergerollt oder in die Rolle/die Kassette gerollt wird. Der Kettenstopper hat einen Durchmesser von 7mm.
Achtung: Diese können und müssen nicht eingesetzt werden, wenn die Bedienungslänge kleiner als 50 % der Produkthöhe ist.



Seitenleistenter:
Seitenleisten können nur bei diesen Modellen gewählt werden: C, D, F, G, H und I. Je nach der Produktgröße und dem -Typ variiert die Auswahl an Seitenleisten.

 RCRMRLFGHI
Profil 1 (vnr. 1222)X    XX
Profil 3 (vnr. 1223)X
Profil 3 (vnr. 1224) X
Profil 3 (vnr. 1225)  X
Profil 4 (vnr. 1246)   XX
Profil 4 (vnr. 1247)   XX
Bodenleiste 18x18mm (vnr. 1240)XX   XX
Bodenleiste 25x25mm (vnr. 1241)  X



















1222 - Weiß






Seitenleiste (vnr. 1222) für das RC-System aus Metall. In den Farben Weiß, Grau, Schwartz und Braun erhältlich. Die Größe der Seitenleisten: B: 30 mm, T: 20 mm.



1223 - Weiß






Seitenleiste mit Bürsten (vnr. 1223) für das RC-System aus Metall. In den Farben Weiß und Grau erhältlich. Die Größe der Seitenleisten: B: 40 mm, T: 19 mm.



1224 - Weiß






Seitenleiste mit Bürsten (vnr. 1224) für das RM-System aus Metall. In den Farben Weiß und Grau erhältlich. Die Größe der Seitenleisten: B: 47 mm, T: 27 mm.



1225 - Weiß






Seitenleiste mit Bürsten (vnr. 1225) für das RL-System aus Metall. In den Farben Weiß und Grau erhältlich. Die Größe der Seitenleisten: B: 72 mm, T: 29 mm.



1246 - Weiß1246 - Grau1246 - Schwartz1246 - Braun






Seitenleiste (vnr. 1246) für die Modelle F und G aus selbstklebendem PVC. In den Farben Weiß, Grau, Schwartz und Braun erhältlich. Die Größe der Seitenleisten: B: 35 mm, T: 4mm.



1247 - Weiß1247 - Alu






Seitenleiste (vnr. 1247) für die Modelle F und G aus Aluminium. In den Farben Weiß und Alu erhältlich. Die Größe der Seitenleisten: B: 54 mm, T: 1,8 mm.



1240 - Weiß1240 - Alu1240 - Schwartz






Bodenleiste mit Bürsten (vnr. 1240) für die RC- und RM-Systeme, Modell H und I. In den Farben Weiß, Alu und Schwartz erhältlich. Die Größe der Bodenleiste: B: 18 mm, T: 18 mm.



1241 - Weiß1241 - Alu






Bodenleiste mit Bürste (vnr. 1241) für das RL-System. In den Farben Weiß und Alu erhältlich. Die Größe der Bodenleiste: B: 25 mm, T: 25 mm.



Unterleisten:
Die Unterleisten variieren je nach Modell und Systemgröße.

 Durchzug
Durchzug
Zunge 1
Zunge 1
Zunge 2
Zunge 2
Zunge 3
Zunge 3
ARC / RM / RLRC / RMRC / RM RC / RM
BRC / RM / RL RC / RM RC / RM RC / RM















 5-eckig: Weiß
5-eckig: Weiß
5-eckig: Silber
5-eckig: Silber
5-eckig: Braun
5-eckig: Braun
5-eckig: Schwartz
5-eckig: Schwartz
ARC / RMRC / RMRCRC / RM
A2RC / RM RC / RM RC RC / RM
BRC / RM RC / RM RC RC / RM
B2RC / RM RC / RM RCRC / RM
CRC / RM RC / RM RC RC / RM
C2RC / RMRC / RM RC RC / RM
DRC / RM RC / RM RC RC / RM
D2RC / RM RC / RM RC RC / RM
H



























 Tropfenförmig: Weiß
Tropfenförmig: Weiß
Tropfenförmig: Silber
Tropfenförmig: Silber
Tropfenförmig: Schwartz
Tropfenförmig: Schwartz
ARLRL RL
A2RL RL RL
BRL RL RL
B2RL RL RL
CRL RL RL
C2RL RL RL
DRL RL RL
D2RL RL RL

























1212 - Weiß1212 - Grau






Auf die Unterleiste mit Durchzug wird ein Endstöpsel (vnr. 1212) aus Kunststoff aufgesetzt. Dieser Endstöpsel ist im Durchzug versteckt. In den Farben Weiß und Grau erhältlich. Die Größe des Endstöpsels: H: 19 mm, B: 11 mm, T: 13 mm.



5-eckige: Weiß5-eckige: Silber5-eckige: Schwartz5-eckige: Braun






5-eckige Unterleisten (vnr. 1226) für die RC- und RM-Systeme und das Modell H aus Metall. In den Farben Weiß, Silber, Schwartz und Braun erhältlich (Braun ist nur für RC erhältlich). Die Größe der Unterleiste: H: 20 mm, T: 11 mm.



1207 - Weiß1207 - Grau1207 - Schwartz1207 - Braun






Dazugehöriger Endstöpsel (vnr. 1207) aus Kunststoff. In den Farben Weiß, Grau, Schwartz und Braun erhältlich. Die Größe des Endstöpsels: H: 20 mm, B: 15 mm, T: 13 mm.



1242 - Weiß1242 - Grau1242 - Schwartz1242 - Braun






Auf 5-eckige Unterleisten für ausgespannte Modelle der RC- und RM-Systeme wird ein Endstöpsel (vnr. 1242) aus Kunststoff aufgesetzt.



Tropfenförmige: WeißTropfenförmige: SilberTropfenförmige: Schwartz






Tropfenförmige Unterleiste (vnr. 1227) für das RL-System aus Metall. In den Farben Weiß, Silber und Schwartz erhältlich. Die Größe der Unterleiste: H: 35 mm, T: 18 mm.



1208 - Weiß1208 - Grau1208 - Schwartz




Dazugehöriger Endstöpsel (vnr. 1208) aus Kunststoff. In den Farben Weiß, Grau und Schwartz erhältlich. Die Größe des Endstöpsels: H: 30 mm, B: 18 mm, T: 20 mm.



1243 - Weiß1243 - Grau1243 - Schwartz






Auf die tropfenförmigen Unterleisten für ausgespannte Modelle des RL-Systems wird ein Endstöpsel (vnr. 1243) aus Kunststoff aufgesetzt. In den Farben Weiß, Grau und Schwartz erhältlich. Die Größe des Endstöpsels: H: 35 mm, B: 13 mm, T: 20 mm.

1248 - Weiß1248 - Alu1248 - Schwarz




Unterleiste (vnr. 1248) für die Modelle F, G, und I aus Metall. In den Farben Weiß, Alu und Schwartz erhältlich. Die Größe der Unterleiste: H: 26 mm, T: 9 mm.

1249 - Weiß1249 - Grau1249 - Schwarz




Dazugehöriger Endstöpsel (vnr. 1249) aus Kunststoff. In den Farben Weiß, Grau und Schwartz erhältlich. Die Größe des Endstöpsels: H: 27 mm, B: 10 mm, T: 10 mm.

Bedienungslänge:
Als Standard wird UNIG Rollo LUX mit einer Bedienungslänge von 75 % der Gardine geliefert. Das heißt, dass die Länge der Bedienungskette 75 % der Gardinenhöhe beträgt.
Darüber hinaus können Sie zwischen mehreren festgesetzten Bedienungslängen wählen.
Ferner können Sie Bedienungslänge mit Kindersicherheit wählen, die der EU-Norm EN 13120 in Bezug auf Kindersicherheit folgt.

Die Regeln der Kindersicherheit sind aus der nachstehenden Tabelle ersichtlich:

BedienungLösungProdukthöheBedienungslänge
KettenantriebKettenspanner< 100 cm2/3 der Produkthöhe
KettenantriebKettenspanner> 100 cm < 250 cm100 cm
KettenantriebKettenspanner> 250 cmProdukthöhe - 150 cm
FederantriebKeineAlle20 cm







3044






Für den Kettenantrieb mit Kindersicherheit ist ein Kettenspanner (vnr. 3044) aus klarem Kunststoff enthalten. Der Kettenspanner wird in der Wand festgebohrt, und die Kette wird eingesetzt. Die Größe des Kettenspanners: H: 32 mm, B: 30 mm, T: 25 mm.

Aufrollen:

Aufrollen ist nur bei den Modellen A und B zu wählen.

Traditionelles Aufrollen:
Aufrollen - Traditionelles Aufrollen









Umgekehrtes Aufrollen:
Aufrollen - Umgekehrtes Aufrollen









Beschläge für Kettenantrieb:
1205




Universalbeschlag (vnr. 1205) aus Metall für das RC-System. Die Größe des Beschlags: H: 40 mm, B: 25 mm, T: 33 mm.

1206




Universalbeschlag (vnr. 1206) aus Metall für das RM-System. Die Größe des Beschlags: H: 35 mm, B: 20 mm, T: 53mm.

1228




Universalbeschlag (vnr. 1228) aus Metall für das RL-System. Die Größe des Beschlags: H: 73 mm, B: 25 mm, T: 83 mm.



1203 - Weiß1203 - Grau1203 - Schwartz1203 - Braun






Deckkappe (vnr. 1203) aus Kunststoff für Universalberschläge auf dem RC-System. Die Deckkappen werden in Sets geliefert. In den Farben Weiß, Grau, Schwartz und Braun erhältlich. Der Größe der Deckkappe: H: 59 mm, B: 54 mm, T: 12 mm.



1245 - Weiß1245 - Grau






Montagewinkel (vnr. 1245) aus Kunststoff und Metall für das RC-System. In den Farben Weiß und Grau erhältlich. Die Größe des Montagewinkels: H: 70 mm, B: 19 mm, T: 37 mm.



1217 - Weiß1217 - Grau1217 - Schwartz






Deckkappe (vnr. 1217) aus Kunststoff für Universalbeschläge auf dem RM-System. Die Deckkappen werden in Sets geliefert. In den Farben Weiß, Grau und Schwartz erhältlich. Die Größe der Deckkappe: H: 63 mm, B: 55 mm, T: 13 mm.



1220 - Weiß1220 - Grau1220 - Schwartz






Deckkappe (vnr. 1220) aus Kunststoff für Universalbeschläge auf dem RL-System. Die Deckkappen werden in Sets geliefert. In den Farben Weiß, Grau und Schwartz erhältlich. Die Größe der Deckkappe: H: 84 mm, B: 19 mm, T: 5 mm.



Beschläge für Federantrieb::
1205




Universalbeschlag (vnr. 1205) aus Metall für das RC-System. Die Größe des Beschlags: H: 40 mm, B: 25 mm, T: 33 mm.



1202 - Weiß1202 - Grau1202 - Schwartz






Deckkappe (vnr. 1202) aus Kunststoff. Die Deckkappen werden in Sets geliefert. In den Farben Weiß, Grau und Schwartz erhältlich. Die Größe der Deckkappe: H: 45 mm, B: 43 mm, T: 27 mm.



1245 - Weiß1245 - Grau






Montagewinkel (vnr. 1245) aus Kunststoff und Metall für das RC-System. In den Farben Weiß und Grau erhältlich. Die Größe des Montagewinkels: H: 70 mm, B: 19 mm, T: 37 mm.



Beschläge für Montageprofil (Modell B und B2):
1214 - Weiß1214 - Alu1214 - Schwartz





Wandbeschlag (vnr. 1214) aus Metall für das RC-System. In den Farben Weiß, Alu und Schwartz erhältlich. Die Größe des Wandbeschlags: H: 50 mm, B: 20 mm, T: 60 mm.


1215 - Weiß1215 - Alu1215 - Schwartz






Deckenbeschlag (vnr. 1215) aus Metall für das RC-System. In den Farben Weiß, Alu und Schwartz erhältlich. Die Größe des Deckenbeschlags: H: 13 mm, B: 20 mm, T: 43 mm.

1244




Klemmbeschlag (vnr. 1244) aus Kunststoff und Metall für das RC-System. Die Größe des Klemmbeschlags: H: 25 mm, B: 19 mm, T: 76 mm.



1219






Universalbeschlag (vnr. 1219) aus Metall für das RM-System. Die Größe des Universalbeschlags: H: 6 mm, B: 19 mm, T: 44 mm.



Beschläge für Modelle mit Kassette (C, C2, D und D2):
1214 - Weiß1214 - Alu1214 - Schwartz




Wandbeschlag (vnr. 1214) aus Metall für das RC-System. In den Farben Weiß, Grau und Schwartz erhältlich. Die Größe des Wandbeschlags: H: 50 mm, B: 20 mm, T: 60 mm.



1215 - Weiß1215 - Alu1215 - Schwartz






Deckenbeschlag (vnr. 1215) aus Metall für das RC-System. In den Farben Weiß, Alu und Schwartz erhältlich. Die Größe des Deckenbeschlags: H: 13 mm, B: 20 mm, T: 43 mm.

1244




Klemmbeschlag (vnr. 1244) aus Kunststoff und Metall für das RC-System. Die Größe des Klemmbeschlags: H: 25 mm, B: 19 mm, T: 76 mm.



1218 - Weiß

1218 - Alu




Wandbeschlag (vnr. 1218) aus Metall für das RM-System. In den Farben Weiß, Alu und Schwartz erhältlich. Die Größe des Wandbeschlags: H: 45 mm, B: 26 mm, T: 63 mm.



1219






Universalbeschlag (vnr. 1219) aus Metall für das RM-System. Die Größe des Universalbeschlags: H: 6 mm, B: 19 mm, T: 44 mm.



1221 - Weiß

1221 - Alu1221 - Schwarz




Universalbeschlag (vnr. 1221) aus Metall für das RL-System. In den Farben Weiß, Alu und Schwartz erhältlich. Die Größe des Universalbeschlags: H: 201 mm, B: 30 mm, T: 199 mm.



Bodenbeschläge für ausgespannte Modelle:
1229/1230 - Weiß1229 / 1230 - Grau1229 / 1230 - Schwartz




Drahteinführungs-System (vnr. 1229/1230) aus Kunststoff für die RC-, RM- und RL-Systeme. In den Farben Weiß, Grau, Schwartz und Braun erhältlich. Das Drahteinführungs-System hat einen Durchmesser von 13 mm und eine Tiefe von 16 mm.



1231 - Alu






Winkelbeschlag (vnr. 1231) aus Metall für die RC-, RM- und RL-Systeme. In den Farben Weiß und Alu erhältlich. Die Größe des Winkelbeschlags: H: 30 mm, B: 12 mm, T: 18 mm.



Zusätzliches:
1200 - Weiß1200 - Grau1200 - Schwartz




Für den Kettenantrieb können Sie ein Gewicht (vnr. 1200) aus Kunststoff wählen. Das Gewicht muss im Boden der Kette montiert werden, so dass die Kette stabil hängt. In den Farben Weiß, Grau und Schwartz erhältlich. Die Größe des Gewichts: H: 60 mm, B: 20 mm, T: 20 mm.



Servicezeichnung:
Rollo LUX Servicezeichnung




























Die obige Servicezeichnung ist eine Skizze unseres UNIG Rollos LUX. Beachten Sie bitte, dass die Komponenten je nach Modell variieren können. Deshalb werden alle Zeichnungskomponenten nicht in allen Modellen und Typen enthalten sein.

Weniger lesen

Vermessungsanleitung

Vermessungs video


Anleitung

Weniger lesen

Montage

Schrauben Sie benötigen:
- Schraubenzieher
- Maßband
- Eventuell eine Bohrmaschine



Montierungs video



Montageanleitungs

1.21 Rollo mit Federzug 1.22 Rullegardin med Kettenzug

1.24 Rollo typ 3/3B1.25 Rollo typ 4/4B

1.26 Rollo typ 5/5B1.27 Rollo LUX

1.29, 1.30, 1.31 Rollo für Oberlichtfenster 1.51 Rollo mit Feder

1.52 Rollo mit Frontprofil1.53 Rollo mit Kette oder Schnur

 1.54 Rollo in Kassette 1.55 Rollo mit Motor



Rollos Einstellen



Rollos feder Aniziehen



Rollos mit kette einstellen



Rollos mit motor

Weniger lesen
